在半导体芯片制造中，微电子无尘车间要满足10nm级工艺需求，需从洁净度控制、振动控制、温湿度控制、静电防护、气流组织设计、材料选择、人员与物流管理、环境监测与维护等多方面进行严格把控，以下为具体说明：
1.洁净度控制：10nm级工艺对空气洁净度要求极高，通常需要达到ISO 1级至ISO 4级的洁净标准，即每立方米空气中粒径≥0.1μm的微粒数不超过10至10,000个。为实现这一目标，需采用高效空气过滤系统，如HEPA或ULPA过滤器，并确保气流组织合理，避免涡流和死角。
2.振动控制：半导体制造设备对振动极为敏感，尤其是10nm级工艺。振动频率通常要求在1-100Hz范围内，振动加速度均方根值需低于10-50μm/s²，对于极紫外光刻（EUV）等先进光刻技术，要求可能更严格。振幅需控制在纳米级水平，一般要求在1-3nm以下，以确保光刻图案的精度和分辨率。
3.温湿度控制：温度波动需控制在±0.1℃以内，湿度偏差不超过±1%RH。光刻、蚀刻等工艺对环境敏感，温湿度变化可能导致掩膜版变形或化学试剂反应速率异常。
4.静电防护：静电积累可能损坏敏感的电子元件，因此无尘车间需维持相对湿度在40%-60%之间，并采用防静电地板、墙壁涂层和电离风机等设备。
5.气流组织设计：单向流（层流）系统是最常见的选择，通过高效过滤器将空气以均匀的速度和方向送入车间，形成“气帘”效应，有效阻挡外部污染物进入。回风系统的设计需避免气流短路或涡流，确保污染物能被迅速排出。

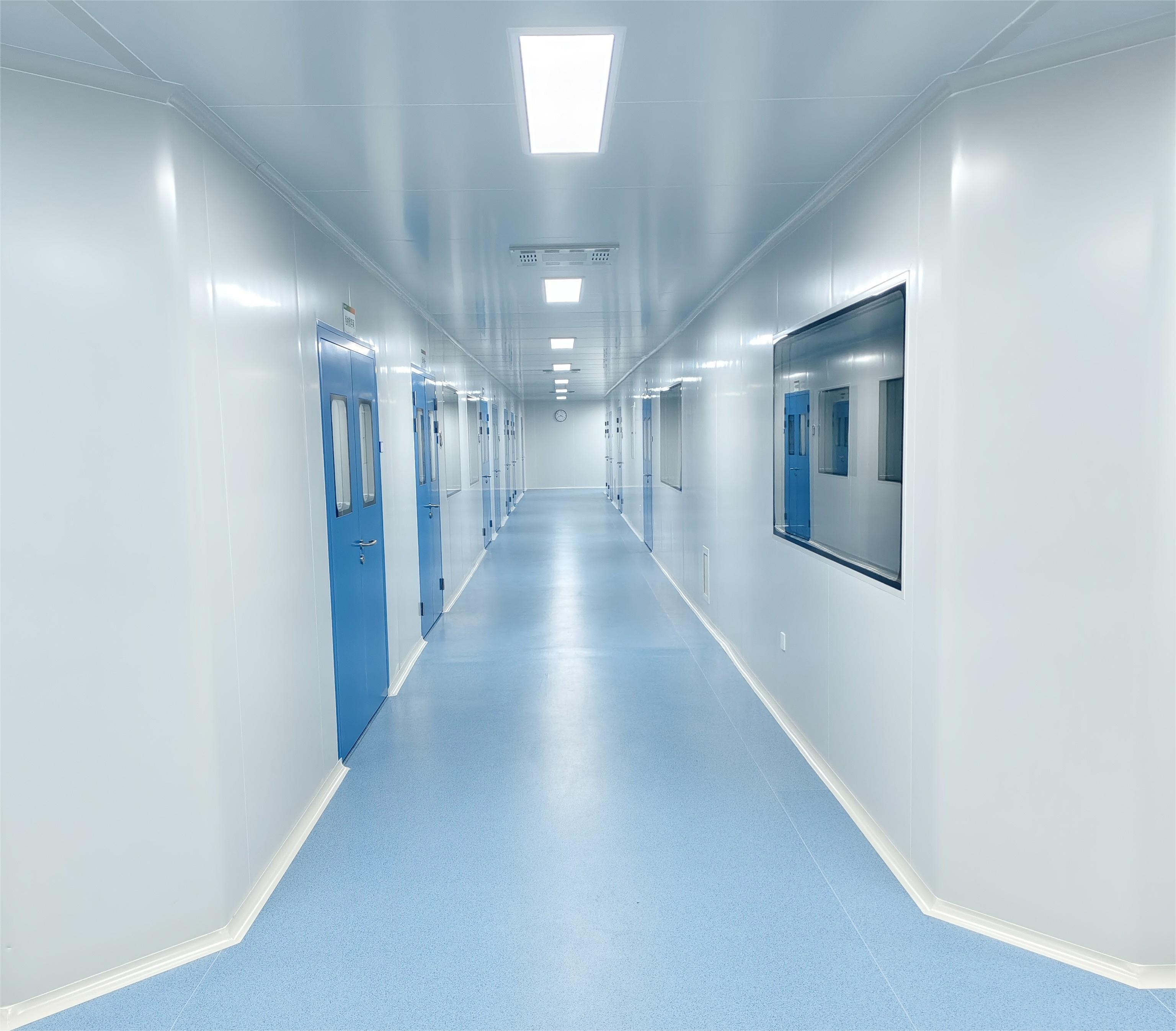

6.材料选择：建筑材料必须满足低发尘、耐腐蚀、易清洁的特性。墙面和天花板通常采用不锈钢或特氟龙涂层，地板选用环氧树脂或PVC卷材。设备选型同样关键，例如真空泵需配备无油设计，机械手臂应避免使用润滑剂。
7.人员与物流管理：人员是最大的污染源之一，进入无尘车间需穿戴洁净服、手套、口罩和护目镜，并通过风淋室去除表面颗粒。更衣程序需严格规范。物流方面，物料需通过双层传递窗或自动导引车（AGV）进出，避免交叉污染。
8.环境监测与维护：部署粒子计数器、温湿度传感器和压差计等设备，实时监测环境参数。定期对过滤器进行检查、清洗和更换，确保空气净化系统持续高效运行。
福建永科结语
在半导体芯片制造迈向10nm及以下工艺的征程中，微电子无尘车间不仅是技术突破的基石，更是保障产品良率与性能的核心战场。通过从环境参数到人员操作的全方位精密控制，以及持续优化的洁净技术与智能化管理，企业得以在纳米级尺度上“雕刻”未来。唯有以极致的严谨与创新，方能在这场微米与纳米的较量中，筑牢产业竞争力的根基，为半导体行业的下一个十年奠定可能。
