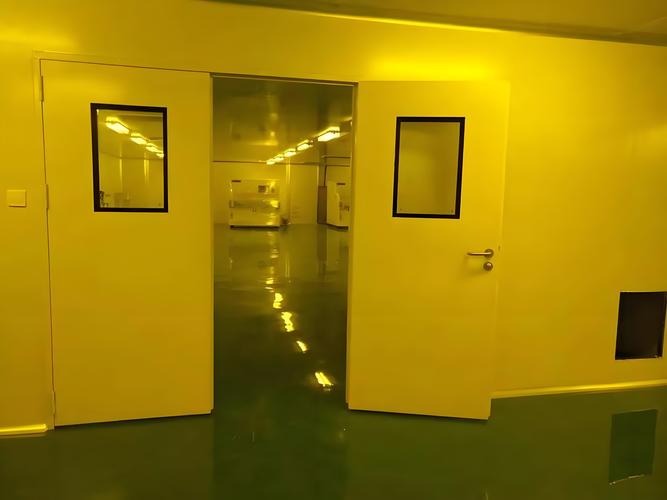

在半导体芯片制造中，黄光车间作为光刻工艺的核心区域，其净化工程的设计直接决定了光刻分辨率的极限。以下结合行业实践，从洁净环境控制、光刻工艺协同、智能化升级三个维度，解析净化工程如何提升光刻分辨率。
一、洁净环境控制：从微粒到温湿度的全链条优化
1.微粒控制：FFU阵列与层流设计的协同
技术原理：光刻胶对0.1μm级尘埃极为敏感，微粒附着会导致光刻图形缺陷。黄光车间需通过FFU（风机过滤单元）阵列式布局，结合CFD模拟优化气流组织，形成单向层流覆盖光刻设备区域。
案例实践：某面板厂将FFU风速控制在0.3~0.5m/s，避免涡流扰动光刻胶，同时采用ULPA过滤器（对0.12μm颗粒过滤效率≥99.999%）构建三级过滤体系（初效+中效+高效）。改造后，黄光区颗粒数从ISO Class 4提升至Class 3，光刻缺陷率下降42%。
关键参数：风速均匀性≤±10%，换气次数≥50次/小时，压差梯度（核心区比缓冲区高10 Pa）。
2.温湿度精准调控：抑制材料形变与光刻胶反应波动
技术原理：温度波动会导致晶体管性能不稳定，湿度过高会加速金属腐蚀，过低则引发静电积累。光刻胶对温湿度敏感，波动会改变其曝光特性。
案例实践：某半导体厂将温度控制在22±1℃、湿度控制在45±3%RH，通过智能算法联动空调系统与高精度传感器（分辨率0.1℃/1%RH），实现动态调节。改造后，芯片良率提升20%，光刻线宽均匀性从±8%提升至±3%。
关键参数：温度波动范围≤±0.5℃，湿度波动范围≤±3%RH，采用电加热加湿与转轮除湿技术。
3.防紫外与防静电设计：保护光刻胶化学稳定性
技术原理：黄光（波长550~600nm）需避免紫外/红外杂光干扰光刻胶反应，同时防止静电放电（ESD）破坏芯片结构。
案例实践：某芯片厂采用窄带LED光源（波长精度±2nm），并独立风循环冷却光源设备，防止局部升温导致气流紊乱。车间围护结构使用防静电彩钢板（表面电阻10⁶~10⁹Ω），配合无线ESD监测系统实时采集数据。
关键参数：光源照度均匀性≥90%，ESD电压≤50V，地面电阻10⁵~10⁸Ω。
二、光刻工艺协同：净化工程与分辨率增强技术的融合
1.离轴照明（OAI）与洁净环境的匹配
技术原理：离轴照明通过倾斜入射光线增强高频衍射光收集能力，但需洁净环境保障光源稳定性。
案例实践：某逻辑芯片厂采用环形照明模式优化密集线/空间图形分辨率，同时通过FFU阵列隔离外界振动，确保光源位置精度≤±0.1μm。改造后，14nm节点光刻分辨率提升15%。
关键参数：照明数值孔径（NA）≥0.9，光源稳定性≤±1%。
2.相移掩膜（PSM）与微粒控制的联动
技术原理：相移掩膜通过180°相位差提升对比度，但微粒附着会导致相位偏差。
案例实践：某存储芯片厂在黄光车间设置Class 100级微型环境舱，隔离掩膜清洗与存储区域，并通过激光粒子计数器实时监测。改造后，掩膜缺陷率降低60%，32nm节点光刻分辨率达成率提升至95%。
关键参数：掩膜表面颗粒数≤0.1颗/cm²（≥0.1μm），环境舱压差≥15 Pa。
3.光学邻近校正（OPC）与温湿度稳定的协同
技术原理：OPC通过修正掩膜图形补偿衍射效应，但温湿度波动会改变光刻胶反应速率，影响修正效果。
案例实践：某先进制程厂将温湿度波动范围压缩至±0.3℃/±2%RH，并通过OPC模型动态调整掩膜图形。改造后，7nm节点关键尺寸误差（CD Error）从±5nm降至±2nm。
关键参数：OPC模型更新频率≤1小时，温湿度控制响应时间≤30秒。
三、智能化升级：AI与物联网赋能净化工程
1.AI预测性维护：降低FFU故障率
技术原理：通过机器学习分析FFU运行数据（如振动、电流、风速），预测滤芯寿命与风机故障。
案例实践：某芯片厂部署AI预测系统后，FFU故障率降低40%，滤芯更换周期优化20%，光刻设备停机时间减少15%。
关键参数：预测准确率≥90%，数据采集频率≥1次/分钟。
2.数字孪生：光刻工艺与净化工程的虚拟调试
技术原理：构建黄光车间的数字孪生模型，模拟不同净化参数（如风速、温湿度）对光刻分辨率的影响。
案例实践：某代工厂通过数字孪生优化FFU布局，减少气流死角，使193nm光刻分辨率从45nm提升至38nm。
关键参数：模型仿真误差≤5%，调试周期缩短60%。
3.无线ESD监测网络：实时定位静电风险
技术原理：在车间内布置无线ESD传感器，实时采集人体、设备、地面的静电电压，并通过物联网平台预警。
案例实践：某封装厂部署无线ESD系统后，静电事故率从0.5次/月降至0.02次/月，光刻胶涂布良率提升10%。
关键参数：传感器响应时间≤1秒，定位精度≤1米。
四、未来趋势：从“合规”到“卓越”的进化
随着半导体制程向3nm以下演进，黄光车间净化工程需融合以下技术：
1.光子晶体光源：替代传统LED，实现波长精度±0.5nm，提升光刻分辨率。
2.自适应光刻：通过实时数据调整曝光参数，动态优化成像质量。
3.绿色净化技术：采用余热回收系统降低能耗，结合低VOC材料减少化学污染。
福建永科结语
黄光车间的净化工程本质是“洁净、工艺、智能”的三角平衡。通过微粒控制、温湿度调控、防静电设计等基础优化，结合离轴照明、相移掩膜等工艺协同，再融入AI预测、数字孪生等智能技术，可系统性提升光刻分辨率，为半导体芯片制造提供零缺陷的洁净环境。
