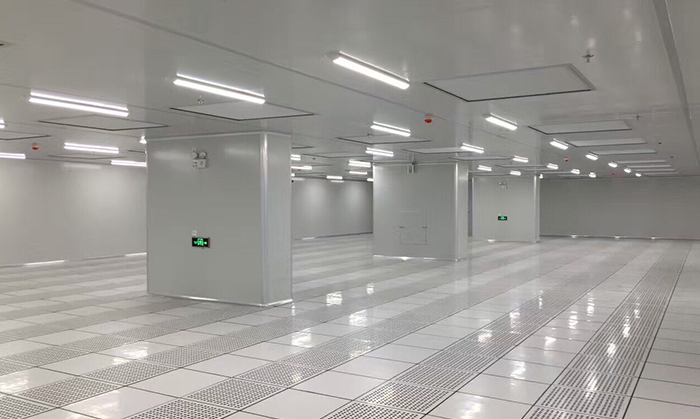

在半导体制造的微观战场上，十级无尘车间（ISO 1级洁净度）的温湿度控制堪称决定芯片良率与性能的“隐形战场”。当晶圆上的线宽突破至纳米级，微小的温湿度波动便可能引发连锁灾难：光刻胶膨胀导致套刻误差、静电累积引发颗粒污染、材料形变破坏薄膜均匀性……这些看似微小的环境变量，实则是芯片制造中不容忽视的“致命杀手”。
一、纳米级工艺的“温度天平”：0.1℃波动引发的连锁反应
在7nm芯片制造中，光刻工艺对温度的敏感度达到极致。实验数据显示，晶圆温度每升高1℃，光刻胶可能膨胀0.1%-0.3%，直接导致套刻误差（Overlay Error）超标。某12英寸晶圆厂曾因光刻区湿度波动导致良率骤降至85%，最终通过将湿度控制精度从±5%RH提升至±2%RH，并引入局部除湿模块形成“湿度隔离罩”，才将套刻误差从12nm压缩至8nm以内，良率恢复至93%，年挽回损失超2000万元。
温度控制的复杂性还体现在工艺兼容性上。例如，物理气相沉积（PVD）中基板温度波动±1℃可能导致金属薄膜厚度偏差±3%，直接影响电阻值与信号传输效率；而刻蚀工艺中，CF₄等离子体刻蚀硅的速率在25℃时比20℃时高15%，可能破坏侧壁形貌。为应对这些挑战，行业普遍采用分区独立控制策略：光刻区温度波动需控制在±0.1℃以内，而一般存储区可放宽至±1℃，通过CFD模拟优化空调机组布局，将高发热设备（如光刻机）布置在车间角落，并增设局部排风系统。
二、湿度控制的“双刃剑”：静电防护与化学反应的平衡术
湿度是半导体制造中矛盾最集中的参数。当环境湿度低于30%RH时，静电风险激增，靶材表面易产生静电放电（ESD），导致颗粒物飞溅污染晶圆；而湿度高于60%RH时，水分子会与光刻胶或金属材料发生化学反应，形成“残胶”缺陷或加速刻蚀副产物冷凝，引发“微掩膜”效应。某封装厂案例显示，若环境湿度过高，水汽可能渗入引线框架与塑封料之间，形成“爆米花效应”（Popcorn Effect），导致封装体开裂。
为破解这一难题，行业开发出多层级湿度管理方案：
1.入口缓冲设计：在车间入口设置“湿度缓冲间”，通过除湿机组将外部空气湿度从60%RH降至40%RH以下；
2.材料工艺协同：选择低吸湿性材料（如聚酰亚胺光刻胶）降低湿度敏感度，或采用低温工艺（如-40℃光刻）减少热膨胀影响；
3.智能预警系统：部署AI驱动的温湿度预测系统，结合历史数据与实时传感器反馈，提前10-15分钟预警潜在波动风险。
三、技术突破的“隐形护城河”：从硬件到算法的全面升级
十级无尘车间的温湿度调控已演变为一场技术综合战。在硬件层面，高精度传感器（精度±1%RH）与动态响应系统（PID算法）构成基础支撑，而软件层面的智能控制算法则成为核心竞争力。例如，某企业开发的温湿度预测系统，可通过机器学习模型分析设备散热模式、人员活动规律等变量，实现比传统PID控制快3倍的响应速度。
材料科学的进步同样关键。新型防静电地板采用纳米级导电涂层，可将静电泄放时间缩短至0.1秒以内；特氟龙涂层墙体则通过超疏水表面设计，使水珠接触角大于150°，彻底杜绝冷凝水滴落风险。这些创新使车间在维持45%RH±5%RH标准湿度的同时，将静电电压控制在50V以下，远低于行业要求的100V阈值。
福建永科结语
当3D封装、量子芯片等新技术浪潮袭来，十级无尘车间的温湿度调控正从“被动控制”转向“主动预测”。未来，通过数字孪生技术构建车间虚拟模型，结合量子传感器实现皮米级振动监测，或许能让温湿度波动控制在±0.01℃以内。在这场没有硝烟的微观战争中，每一次0.1℃的精准调节，都在为人类打开通往更小制程、更高性能的芯片世界之门。对于净化工程公司而言，这不仅是技术实力的证明，更是参与全球半导体产业链重构的入场券。
