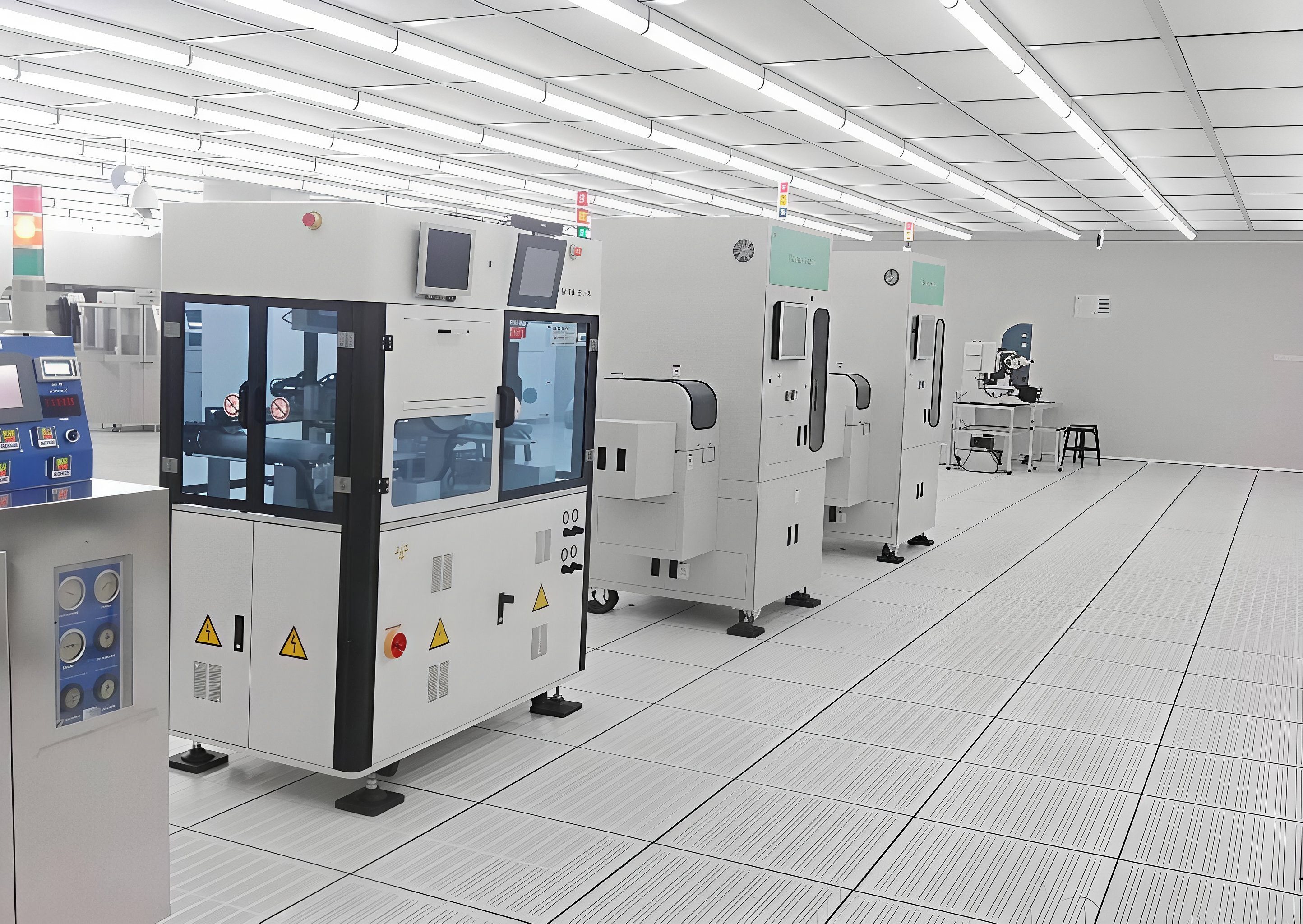

封装基板蚀刻工序对洁净度、温湿度、压差、静电防护及化学品安全控制要求较高。蚀刻过程中，基板表面线路图形精细，空气微粒、化学污染物、静电放电及温湿度波动均可能影响蚀刻均匀性、线路精度和产品良率。因此，无尘车间设计应以“洁净度可控、气流稳定、污染隔离、运行安全、便于维护”为核心目标，按照工艺需求进行分级设计。

一、设计依据与适用范围

本方案适用于封装基板蚀刻区域的无尘车间建设，设计可参考以下标准与规范：

· ISO 14644-1：空气洁净度分级；

· GB 50073：洁净厂房设计规范；

· GB 50472-2008：电子工业洁净厂房设计规范；

· GB 51127-2015：印制电路板工厂设计规范；

· 国家现行消防、电气、环保、职业健康等相关规范。

设计阶段应结合基板线宽、蚀刻工艺类型、设备排风量、化学品种类及产能规划，进一步细化洁净等级和环境参数。

二、洁净度等级与功能分区

封装基板蚀刻区通常建议按 ISO 6—ISO 7级（千级至万级） 进行规划；若涉及高精度线路、细间距图形或湿法蚀刻后清洗、干燥等敏感工序，可将核心操作区提高至 ISO 5级（百级）。

不同洁净区之间应设置缓冲间、传递窗或气闸室，避免低洁净区空气直接进入高洁净区。

三、气流组织与压差控制

洁净车间的气流组织应以减少微粒沉积、避免交叉污染为原则。

· 核心蚀刻区：建议采用垂直单向流或局部层流覆盖，关键工位上方可配置 FFU风机过滤单元，提高操作面洁净度。

· 一般洁净区：可采用顶送侧下回风方式，保证空气循环和污染物及时排出。

· 过滤系统：建议采用“初效＋中效＋高效”多级过滤，高效过滤器宜选用 HEPA或ULPA，并在安装后进行检漏测试。

· 压差梯度：洁净区对非洁净区保持正压，相邻不同等级区域压差宜不小于 5Pa，洁净区对外部压差宜不小于 10Pa。

· 化学品区域：蚀刻液暂存、废液收集及酸雾产生区域应设置局部排风，必要时维持相对负压，防止化学污染物扩散至洁净生产区。

四、温湿度与环境稳定性

蚀刻工序对温湿度稳定性较为敏感。温度波动会影响蚀刻液反应速率，湿度异常则可能带来静电风险或基板表面污染。

· 温度：一般建议控制在 22—24℃，波动范围宜控制在 ±1—2℃；

· 相对湿度：建议控制在 40%—60%，重点区域可控制在 45%±5%RH；

· 露点控制：若工艺对水汽敏感，应结合干燥空气或低露点系统控制环境湿度。

温湿度传感器应布置在关键设备附近和人员操作区域，并与空调系统联动，实现稳定控制。

五、建筑围护结构与装修材料

无尘车间围护结构应具备气密性好、不产尘、易清洁、耐腐蚀、防火性能可靠等特点。

· 墙体与吊顶：宜采用金属夹芯彩钢板，接缝处应密封处理，阴阳角宜做成圆弧过渡，减少积尘；

· 地面：可采用环氧自流平或防静电PVC地板，表面电阻宜控制在 10⁶—10⁹Ω，满足防静电和清洁要求；

· 门窗：采用洁净密闭门、双层观察窗，传递窗应具备互锁功能，减少开门带来的压差波动；

· 耐腐蚀要求：蚀刻区附近材料应耐酸碱腐蚀，特别是地面、墙裙、设备基础及排水沟部位。

六、人员净化与物料流转

人员和物料是无尘车间的主要污染源之一，应通过动线设计降低污染带入风险。

· 人员进入流程：换鞋 → 一更 → 二更 → 洗手消毒 → 风淋 → 进入洁净区；

· 风淋室：风速宜不小于 20m/s，吹淋时间宜为 15—30秒，可根据人员流量配置单人或多人风淋；

· 物料进入：通过传递窗、货淋室或洁净物料缓冲间进入，外包装应在非洁净区拆除；

· 动线原则：人流、物流分开，洁净物料与废弃物通道分离，避免交叉。

七、化学品安全与废气废水处理

蚀刻工序通常涉及酸、碱、氧化剂或专用蚀刻液，安全控制应与洁净控制同步设计。

· 化学品存储：设置独立暂存间，配备防泄漏托盘、耐腐蚀地面、应急冲洗设施及气体检测报警；

· 废气处理：蚀刻设备排风应接入酸雾吸收或化学洗涤系统，避免腐蚀性气体进入空调回风；

· 废水处理：含铜、酸碱及有机污染物废水应分类收集，经预处理达标后再排入厂区污水系统；

· 废液管理：废蚀刻液应密闭收集，设置专用暂存区，并按危废管理要求处置。

八、静电防护与微振控制

封装基板对静电和机械振动较为敏感，设计中应同步考虑ESD防护和设备稳定性。

· 静电防护：地面、工作台、货架、人员腕带及设备外壳应可靠接地，静电压应控制在安全范围内；

· 离子中和：在易产生静电的工位可配置离子风机或离子风棒；

· 微振控制：精密检测设备、曝光或高精度蚀刻设备应设置减振基础，动力设备与生产区宜适当分离。

九、电气、自控与监测系统

为保证车间长期稳定运行，应配置完善的环境监测与自动控制体系。

· 压差监测：各洁净区设置压差变送器，异常时报警；

· 粒子监测：关键区域配置粒子计数器，定期验证洁净度等级；

· 温湿度监控：实现连续记录、趋势分析和超限报警；

· FFU/空调控制：采用变频控制，根据压差和洁净度变化调节风量；

· 消防与安全：按规范设置火灾报警、应急照明、气体灭火或水灭火系统，化学品区域应满足防爆和泄漏应急要求。

十、运行维护与验证

无尘车间建成后，应进行系统验证和持续维护。

· 验收测试：包括风量、换气次数、压差、温湿度、洁净度、过滤器检漏、噪声、照度等；

· 日常维护：定期更换初效、中效过滤器，检查高效过滤器压差，清洁墙面、地面和回风口；

· 人员管理：规范无尘服穿戴、进出流程和清洁制度；

· 持续改进：根据良率数据、粒子监测结果和设备排风变化，优化气流组织和运行参数。
