半导体制造是高度精密且对环境敏感的行业，其生产过程对洁净度、静电控制、温湿度稳定性等要求极为严苛。防静电电子无尘车间作为核心生产环境，通过集成多项关键技术，直接决定了芯片良率、性能及生产成本。以下从四大核心作用展开分析：

一、静电控制：避免“隐形杀手”对芯片的致命损伤

1. 静电对半导体器件的危害

原理：半导体材料（如硅晶圆）的绝缘层厚度仅纳米级，静电放电（ESD）产生的瞬态高压（可达数千伏）会击穿氧化层，导致电路短路或漏电。

案例：一颗微小的静电放电可能使价值百万的晶圆报废，或导致芯片寿命缩短50%以上。

2. 防静电车间的技术手段

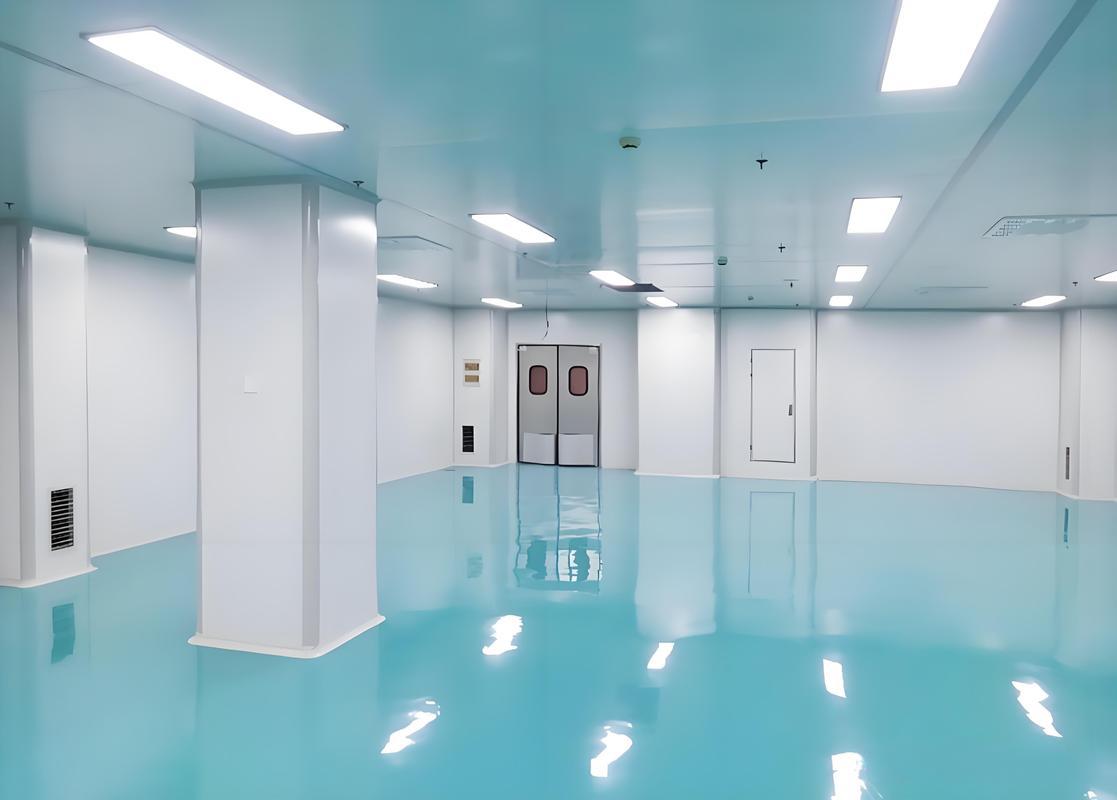

地面与设备接地：采用防静电地板（电阻≤10⁶Ω）与设备接地系统，确保静电荷及时释放。

人员防护：穿戴防静电服、腕带、鞋套，人体静电电压控制在100V以下（普通环境下可达数千伏）。

工具与包装：使用防静电周转箱、离子风机中和工具表面电荷。

效果：通过全流程静电控制，可将ESD导致的良率损失降低至0.1%以下（行业平均标准）。

二、洁净度控制：拦截“纳米级”污染源

1. 半导体生产对洁净度的要求

颗粒敏感度：7nm制程芯片的晶体管间距仅9nm，一粒直径0.1μm的灰尘即可导致短路。

污染来源：人体皮屑（5μm）、衣物纤维（10μm）、空气悬浮颗粒（0.3μm以上）。

2. 无尘车间的净化技术

空气净化系统：通过初效+中效+HEPA/ULPA过滤（过滤效率≥99.9995%），配合FFU风机过滤单元维持正压环境。

气流组织：采用层流（单向流）或乱流（非单向流）设计，确保颗粒物快速排出。

效果：洁净度提升可使芯片良率提高15%-30%，减少因颗粒污染导致的返工成本。

三、温湿度与微环境控制：保障工艺稳定性

1. 关键参数与影响

温度：±0.1℃波动可能导致光刻胶涂布不均，影响线宽精度（如28nm制程需控制±0.5℃）。

湿度：40%-60%RH可抑制静电积累，但过高会导致光刻胶吸湿膨胀，过低则增加静电风险。

2. 微环境控制技术

局部控温：在光刻机、刻蚀机等设备周围设置微环境舱，独立调节温湿度。

实时监测：通过分布式传感器网络（如100个/车间）实现24小时数据采集与报警。

效果：精准控制可使工艺重复性提升20%，减少因环境波动导致的参数漂移。

四、环境稳定性与工艺可靠性：从“实验室”到“量产”的桥梁

1. 振动与噪声控制

振动影响：机械振动（如风机、泵）可能导致光刻机曝光时晶圆偏移，需将振动控制在≤0.5μm/s。

噪声控制：≤65dB（A）避免设备故障或人员操作失误。

2. 能源与安全保障

不间断电源（UPS）：防止电压波动损坏精密设备。

气体与化学品管理：通过气体纯化系统（如9N级氮气）和化学品二次纯化装置，避免杂质污染。

效果：环境稳定性提升可使设备综合效率（OEE）提高10%-15%，缩短新产品导入周期。

福建永科结语

防静电电子无尘车间通过静电、洁净度与微环境的协同管控，成为半导体制造良率突破95%的关键基石，同时降低制造成本20%-30%，为企业构筑技术竞争力与商业护城河；其不仅是生产环境的保障，更是先进制程量产能力与产品可靠性的核心支撑。
