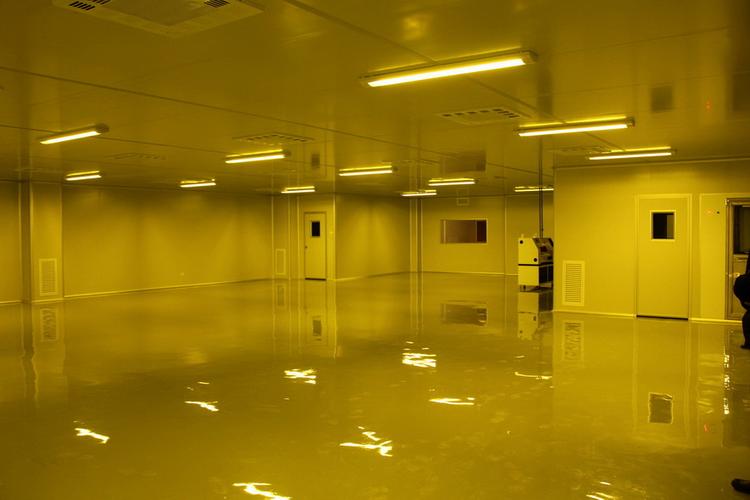

在半导体制造领域，黄光电子无尘车间是光刻工艺得以精准实施的核心场所。光刻作为芯片制造中极为关键的步骤，对车间环境的洁净度要求近乎苛刻。而气流组织作为影响无尘车间洁净效率的关键因素之一，其合理设计与优化直接关系到车间内颗粒污染物的控制效果，进而影响芯片的良品率与性能。本文将深入探讨黄光电子无尘车间气流组织优化的重要性、现存问题及具体优化策略，旨在为提升车间洁净效率提供有益参考。
一、黄光电子无尘车间气流组织优化的重要性
1.保障光刻工艺精度
光刻过程中，微小的颗粒污染物若附着在硅片表面，会导致光刻图案出现缺陷，如线条断裂、尺寸偏差等，严重影响芯片的集成度与性能。良好的气流组织能够形成稳定、均匀的气流场，有效带走光刻过程中产生的颗粒污染物，为光刻工艺提供洁净的环境，保障图案转移的精度。
2.提高车间整体洁净度
合理的气流组织可以使空气在车间内有序流动，避免出现气流死角和涡流区域。在这些区域，颗粒污染物容易积聚，难以被及时排出，从而降低车间的整体洁净度。通过优化气流组织，能够确保车间内各个区域的洁净度达到一致的高水平，满足光刻工艺对环境洁净度的严格要求。
3.降低能耗与运行成本
优化后的气流组织可以提高空气净化设备的运行效率，减少不必要的能量消耗。例如，合理规划送风口和回风口的位置与数量，能够使空气在车间内形成更有效的循环，降低空调系统的送风量，从而降低能耗。同时，减少设备运行时间也有助于延长设备使用寿命，降低维护成本。
二、黄光电子无尘车间气流组织现存问题
1.气流分布不均匀
部分黄光电子无尘车间由于设计不合理或设备布局不当，导致气流在车间内分布不均匀。一些区域气流速度过快，容易将外部污染物带入车间；而另一些区域则存在气流死角，颗粒污染物无法被有效带走，形成局部污染高发区。
2.送回风口设计不合理
送回风口的位置、形状和尺寸对气流组织效果有着重要影响。一些车间的送回风口设计未能充分考虑车间的工艺流程和人员活动情况，导致气流方向与污染物扩散方向不一致，无法及时有效地排除污染物。例如，送风口设置在人员活动频繁的区域上方，容易将人员产生的颗粒污染物吹散到整个车间。
3.气流与设备热源干扰
黄光电子无尘车间内设备运行会产生大量热量，形成热源。如果气流组织未能充分考虑热源的影响，热空气上升会导致局部气流紊乱，影响颗粒污染物的扩散和排除。同时，热源还会影响车间内的温度分布，进一步干扰气流组织的稳定性。
三、黄光电子无尘车间气流组织优化策略
1.采用计算流体力学（CFD）模拟分析
利用CFD技术对黄光电子无尘车间的气流组织进行模拟分析，可以直观地了解车间内气流的速度分布、压力分布和颗粒污染物扩散情况。通过模拟不同送回风口布局、送风参数等条件下的气流组织效果，能够提前发现潜在问题，为优化设计提供科学依据。例如，通过模拟可以确定最佳的送风口高度、角度和数量，以及回风口的位置和尺寸，以实现气流在车间内的均匀分布。
2.优化送回风口设计
根据CFD模拟结果和车间的实际情况，对送回风口进行优化设计。送风口应采用高效过滤器，确保送入车间的空气洁净度符合要求。同时，合理调整送风口的风速和风向，使气流能够覆盖整个工作区域，并形成稳定的气流层。回风口应设置在污染物容易积聚的区域，如设备下方、角落等，以便及时将污染物排出车间。此外，还可以采用多级回风系统，根据不同区域的污染程度和洁净度要求，分别设置不同的回风口，提高污染物的排除效率。
3.合理规划设备布局与热源管理
在车间布局设计阶段，应充分考虑设备的发热情况和工艺流程，合理规划设备的位置和间距。将发热量大的设备集中布置在车间的一侧或角落，并设置专门的排热通道，减少热源对气流组织的干扰。同时，在设备周围设置局部排风装置，及时排除设备产生的热量和污染物。此外，还可以采用隔热材料对设备进行包裹，降低设备的表面温度，减少热辐射对车间环境的影响。
4.设置气流导流装置
在车间内设置气流导流装置，如导流板、挡风板等，可以引导气流的流动方向，改善气流分布。例如，在送风口下方设置导流板，可以使送风气流更加均匀地分布在工作区域；在气流死角区域设置挡风板，可以改变气流的流动路径，避免污染物在该区域积聚。气流导流装置的设计应根据车间的实际情况和气流组织要求进行定制，确保其能够发挥最佳的导流效果。
福建永科结语
黄光电子无尘车间的气流组织优化是提升洁净效率、保障光刻工艺质量的重要环节。通过采用CFD模拟分析、优化送回风口设计、合理规划设备布局与热源管理以及设置气流导流装置等策略，可以有效解决车间现存的气流组织问题，实现气流在车间内的均匀分布和有序流动，从而提高车间的整体洁净度，降低能耗与运行成本。随着半导体技术的不断发展，对黄光电子无尘车间的洁净要求将越来越高，持续优化气流组织将成为净化工程领域的重要研究方向。净化工程公司应不断探索创新，为客户提供更加科学、高效的气流组织优化方案，助力半导体产业的高质量发展。
