在智能手机、车载摄像头、安防监控等领域飞速发展的今天，摄像模组的性能直接决定了终端产品的成像质量。而调焦工序作为摄像模组生产的核心环节，对环境洁净度、温湿度、静电控制等要求极为严苛——一粒0.5微米的尘埃就可能导致镜头成像出现黑点，一次静电放电就可能击穿精密的CMOS传感器。因此，设计一个符合工艺要求的调焦无尘车间，是保障产品良率、提升企业竞争力的关键。本文将从设计原则、核心参数、系统布局、材料选择等方面，详细阐述摄像模组调焦无尘车间的设计方案。

一、设计依据与核心原则

摄像模组调焦无尘车间的设计需严格遵循国家标准与国际规范，核心依据包括：

· 国家标准：《洁净厂房设计规范》（GB 50073-2013）、《洁净室施工及验收规范》（GB 50591-2010）、《电子工业洁净厂房设计规范》（GB 50472-2008）；

· 国际标准：ISO 14644-1《洁净室及相关受控环境——空气洁净度分级》；

· 行业特性：结合摄像模组调焦工艺的特殊需求（如高精度光学对准、防静电、防微振等），确保设计既符合通用规范，又贴合生产实际。

设计核心原则可概括为“三高一低”：高洁净度、高稳定性、高安全性、低能耗。通过合理的气流组织、精准的温湿度控制、严格的静电防护，构建一个“无尘、恒温、恒湿、防静电”的生产环境，为调焦工序提供可靠保障。

二、核心环境参数设计

调焦工序对环境参数的敏感度极高，需根据工艺要求精准设定各项指标：

· 洁净度等级：调焦区域（尤其是AA自动调焦工位）是摄像模组生产的核心洁净区，需达到ISO Class 5级（百级），即每立方米空气中≥0.5μm的粒子数≤3520个；周边辅助工序（如物料暂存、初步组装）可设置为ISO Class 7级（万级），即每立方米≥0.5μm粒子数≤352000个 6, 8 。

· 温湿度控制：温度需稳定在22℃±1℃（精密调焦工序要求±0.5℃），避免因热胀冷缩导致镜头与传感器的对准偏差；相对湿度控制在45%~55%RH，既防止静电产生（湿度过低易起静电），又避免镜头表面结露（湿度过高易凝露） 2, 6 。

· 压差控制：洁净区与非洁净区之间保持**≥10Pa的正压差，相邻不同洁净等级区域（如百级与万级）保持≥5Pa**的正压差，防止外界污染物侵入 6, 16 。

· 气流组织：百级调焦区采用垂直单向流（层流），气流速度0.3~0.5m/s，确保尘埃随气流快速排出；万级区域采用非单向流（乱流），换气次数≥25次/h，通过高效过滤器送风实现空气稀释 6, 10 。

· 防静电与微振动：地面、工作台表面电阻需控制在10⁶~10⁹Ω，设备接地电阻≤1Ω，防止静电吸附尘埃或击穿元器件；调焦设备需设置独立防微振基础，振动频率≤10Hz时振幅≤5μm，避免振动影响对焦精度 6, 10 。

· 照明与噪声：调焦工位照度≥500Lx（满足精密光学检测需求），一般生产区≥300Lx；车间噪声≤65dB(A)，避免干扰设备运行与人员操作 1, 16 。

三、车间布局与功能分区

合理的布局是减少交叉污染、提升生产效率的基础。调焦无尘车间需按“人流物流分离、洁净梯度递进”的原则划分功能区：

· 人员净化区：包括换鞋间、一更（脱外衣）、二更（穿洁净服）、风淋室。人员需经“换鞋→一更→二更→风淋（吹淋时间≥30秒）”流程进入洁净区，不同洁净等级区域的更衣室需独立设置，避免交叉污染 8, 10 。

· 物料净化区：设置物料缓冲间、传递窗（带紫外消毒功能），大宗物料通过货淋室进入洁净区，小件物料经传递窗传递，确保物料表面洁净 8, 10 。

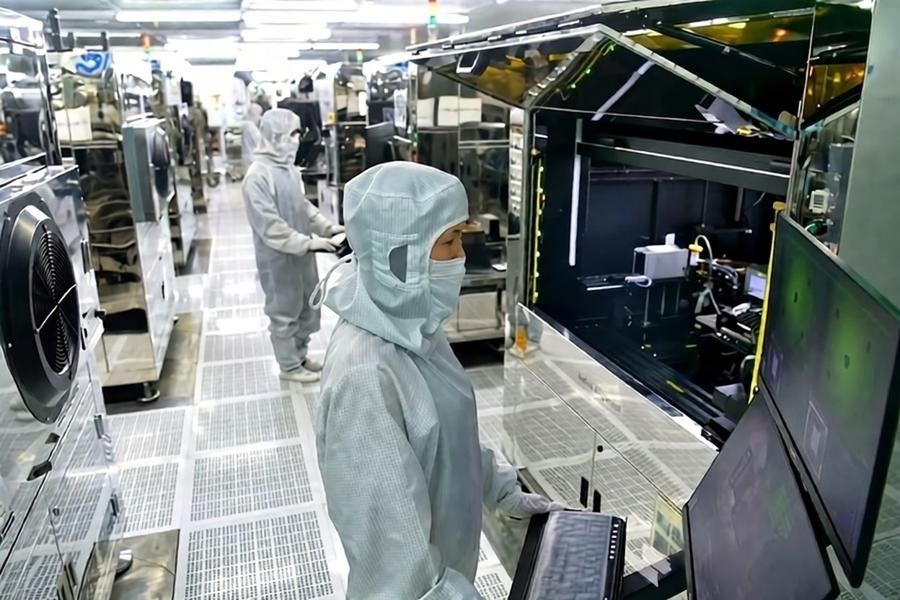

· 核心生产区：

· 百级调焦区：布置AA自动调焦机、镜头点胶机等核心设备，采用层流罩覆盖关键工位，形成局部百级环境；

· 万级辅助区：包括物料暂存区、初步组装区、检测区，与百级区通过缓冲间隔离，压差≥5Pa 1, 6 。

· 动力辅助区：空调机房、纯水间、气体供应间等需靠近核心生产区，减少管道长度，同时设置隔振措施，避免设备振动影响调焦精度 10, 20 。

· 物流通道：遵循“单向流动”原则，物料从原材料入口→预处理区→生产区→成品出口，避免回流；人流与物流通道完全分离，减少人员活动对洁净环境的干扰 8, 10 。

四、净化系统与关键设备选型

净化系统是无尘车间的“心脏”，需通过多级过滤、精准控温、合理气流组织实现环境控制：

· 空气过滤系统：采用“初效（G4）→中效（F8）→高效（H14）”三级过滤，高效过滤器（HEPA）安装在送风末端，对≥0.3μm粒子的过滤效率≥99.99%；百级区配置FFU（风机过滤单元），覆盖率≥80%，确保层流效果 6, 19 。

· 空调系统：采用恒温恒湿空调机组，配备表冷、加热、加湿、除湿功能，通过DDC自动控制系统实时调节温湿度；新风量需满足人员卫生需求（≥40m³/人·h）及维持正压需求，新风需经初效、中效过滤后送入空调机组 10, 11 。

· 排风系统：调焦工序中的点胶、固化等环节可能产生有机废气，需设置局部排风罩，废气经活性炭吸附或燃烧处理后排放；排风口位置需避开送风口，避免气流短路 1, 10 。

· 防静电系统：地面采用防静电PVC卷材（电阻10⁶~10⁹Ω），工作台铺设防静电胶皮，人员佩戴防静电腕带、脚环；关键工位安装离子风棒，中和空间静电电荷 6, 7 。

· 防微振系统：调焦设备基础采用独立混凝土基座，与车间地面脱开，基座下方设置橡胶隔振垫；空调机组、风机等振动设备需远离调焦区，或设置隔振沟 10, 11 。

五、建筑材料与装修细节

建筑材料需满足“不产尘、不积尘、易清洁、耐腐蚀”的要求，细节处理直接影响洁净度：

· 墙面与顶棚：采用50mm厚岩棉彩钢板（防火等级A级），接缝处采用企口式密封，密封胶选用耐消毒剂的聚氨酯类；阴角、阳角做圆弧处理（R≥50mm），避免积尘死角 4, 5 。

· 地面：百级区采用防静电PVC卷材（厚度≥2mm），万级区采用环氧自流平地坪（厚度≥2mm），地面与墙面交界处做圆弧处理，无缝隙、无开裂 4, 10 。

· 门窗：洁净门采用彩钢板门（带观察窗，密封条为三元乙丙橡胶），门框与墙面齐平；传递窗采用双层互锁设计，内置紫外消毒灯；窗户采用固定式双层中空玻璃（内侧为浮法玻璃），避免脱片污染 4, 5 。

· 照明：采用嵌入式LED洁净灯具，表面光滑易清洁，照度均匀度≥0.7；百级区灯具需与层流罩配合，避免影响气流组织 11, 16 。

六、施工与验收要点

设计方案的落地需严格把控施工与验收环节：

· 施工控制：施工过程中需严格控制发尘量，作业人员穿戴洁净服，工具材料需清洁后进入现场；彩钢板安装需保证密封性，接缝缝隙≤1mm；高效过滤器安装前需对风管进行彻底清洁，安装后需进行PAO检漏测试 19, 22 。

· 验收标准：竣工后需按GB 50591-2010进行验收，检测项目包括：悬浮粒子浓度（百级区≥0.5μm粒子≤3520个/m³）、温湿度（22℃±1℃、45%~55%RH）、压差（≥10Pa）、风速（层流区0.3~0.5m/s）、噪声（≤65dB(A)）、照度（≥500Lx）、静电电阻（10⁶~10⁹Ω）等 6, 14 。

· 运维管理：建立定期维护制度，每月检测高效过滤器阻力，每季度更换初效、中效过滤器，每年进行洁净度复测；制定人员操作规范，禁止在洁净区内奔跑、大声喧哗，减少人为污染 22 。

七、总结

摄像模组调焦无尘车间的设计是一个系统工程，需综合考虑洁净度、温湿度、静电、振动等多方面因素，通过合理的布局、精准的环境控制、严格的施工验收，才能构建一个满足工艺要求的生产环境。随着摄像模组向高像素、小型化、车载化方向发展，对无尘车间的要求将越来越高，未来设计中还需融入智能化监控（如实时粒子监测、温湿度自动调节）、节能技术（如变频风机、热回收装置），进一步提升车间的运行效率与稳定性，为光学精密制造保驾护航。
