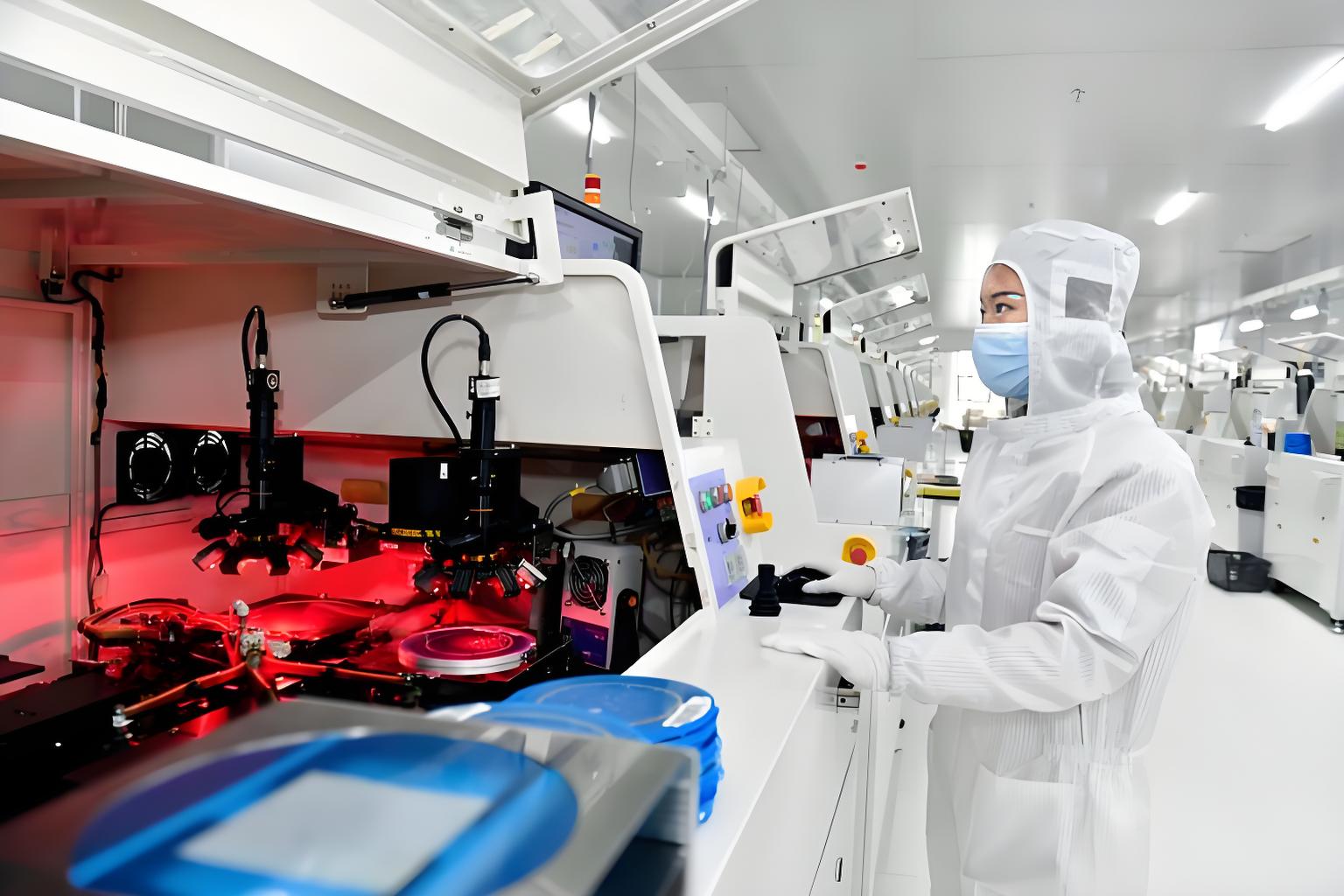

激光芯片划片工序作为半导体后道封测的核心环节，对生产环境的洁净度、温湿度、防静电等环境参数要求极为严苛。微小尘埃颗粒若落入激光聚焦光路，将直接导致划片偏移、崩边甚至芯片报废，严重影响产品良率。为确保激光芯片划片净化车间的建设质量，需严格遵循国家及行业相关标准，从设计、施工到验收全流程实施标准化管控。
一、核心环境参数设计标准
激光划片工序净化车间的洁净度等级需匹配工艺精度要求，依据ISO 14644-1及《洁净厂房设计规范》（GB 50073-2013），核心划片区洁净度通常需达到ISO 5-6级（对应传统百级-千级标准），即每立方米空气中≥0.5μm的悬浮粒子数不超过3520-35200个。温湿度控制是保障划片精度的关键，激光设备对温度波动极为敏感，需将温度稳定在22±1℃，相对湿度控制在45%±5%RH，避免热胀冷缩导致划片精度偏差。
气流组织采用垂直单向流设计，顶部满布FFU风机过滤单元，风速控制在0.3-0.5m/s，形成“活塞式”气流将污染物快速带离工作区。车间需维持梯度正压，核心划片区对相邻缓冲区压差≥10Pa，对非洁净区压差≥15Pa，防止外部污染物渗入。此外，划片工序产生的微粉尘需配备局部侧吸+下吸组合除尘系统，风量不低于2000m³/h，从源头拦截粉尘扩散。
二、围护结构与装修材料要求
车间围护结构需满足密封、防尘、防静电的核心要求。墙面与天花板优先选用50mm厚岩棉或玻镁夹芯彩钢板，防火等级A级，芯材密度≥120kg/m³，接缝处采用企口拼接+防霉密封胶连续密封，阴阳角做R≥50mm圆弧处理，避免积尘死角。地面采用2-3mm厚环氧防静电自流平地坪，表面电阻控制在10⁶-10⁹Ω，平整度误差≤2mm/2m，既满足防静电需求，又便于日常清洁。
门窗需采用气密型设计，自动感应门配备底部挡风条，门框与墙体接缝处打胶密封；观察窗采用双层中空钢化玻璃，边框做密封处理，避免漏风漏尘。所有穿墙管道、线槽处需用防火泥填充密实，确保围护结构整体气密性，漏风率控制在1%以内。
三、净化系统施工要点
空气净化系统采用“初效+中效+高效”三级过滤体系，初效过滤器（G4级）拦截≥5μm大颗粒粉尘，中效过滤器（F8-F9级）过滤≥1μm粒子，高效过滤器（HEPA H13/H14级）对≥0.3μm粒子过滤效率≥99.97%，核心区域可升级为ULPA超高效过滤器。FFU安装需保证与天花板密封对接，无漏风缝隙，安装完成后需进行PAO扫描检漏测试，泄漏率≤0.01%。
空调系统需配备独立温湿度调节模块，采用变频风机动态调节送风量，维持压差稳定。新风系统需加装化学过滤器，拦截空气中的酸性、碱性气态污染物（AMC），避免腐蚀激光光学元件。风管采用镀锌钢板制作，内壁光滑无锈蚀，安装完成后需进行漏风量测试，漏风率≤1%。
四、电气与防静电系统施工
激光划片设备对静电极为敏感，车间需构建完整的防静电体系。除防静电地面外，所有设备、工作台需通过独立接地极接地，接地电阻≤1Ω；人员需配备防静电腕带、防静电服，进入车间前需经风淋室吹淋≥30秒，去除表面附着粉尘。
电气线路采用低烟无卤阻燃电缆，强弱电分开布线，避免信号干扰；照明系统选用防尘防静电LED灯具，工作面照度≥500lux，无眩光、无阴影，满足精密操作需求。车间需配备双回路供电+UPS不间断电源，切换时间≤15ms，避免突然断电导致激光设备损坏。
五、验收与运维标准
施工完成后需进行多维度验收，分为竣工验收、性能验收、使用验收三阶段。洁净度检测采用激光粒子计数器，在空态、静态条件下分别检测各区域粒子浓度，需达到设计等级标准；温湿度、压差需连续监测72小时，波动范围符合设计要求；高效过滤器需进行完整性检漏测试，无泄漏点。
日常运维需制定严格清洁制度，每日用无尘拖把+中性清洁剂清洁地面，每周对墙面、设备表面进行除尘；初效过滤器1-3个月更换一次，中效过滤器6-12个月更换，高效过滤器1-2年更换，或压差达到初始值1.5倍时及时更换。定期委托具备CMA资质的第三方检测机构进行洁净度复检，确保车间环境持续达标。
激光芯片划片净化车间的施工质量直接决定了芯片生产的良率与稳定性，从设计到运维的每一个环节都需严格把控。只有遵循标准化施工流程，才能打造出高洁净、低污染、稳定可靠的生产环境，为激光芯片的高质量生产保驾护航。
