[南平]医院洁净手术室机电全系统设计施工图(水暖电及装饰)
作者:福建永科 来源:永科净化 发布时间:2018/03/27 浏览:4149次

标签:医院暖通施工图 洁净空调系统 自动控制系统 南平 医疗建筑

设计说明:有            建筑功能:医疗     高度类别:多层建筑     地上层数:4层

图纸深度:施工图     图纸张数:39张     设计时间:2016          设计内容:空调,通风,洁净,冷热源,其它

洁净等级:千级,万级   送风方式:侧面送风,其他                        特殊系统:自控系统

一、工程概况:

本工程是一个医院洁净手术室建筑改造项目机电工程。手术部位于四层,机房位于设备层。

图纸内容主要包含设计施工说明,主要设备材料表及图例,送风口平面布置图,回风口平面布置图,送风管平面布置图,回、排风管平面布置图,设备层机组平面布置图,桥架布置图,照明布置图,插座平面布置图,配电箱图,控制图,监控、门禁系统布置图,呼叫系统布置图,综合布线布置图,医气平面布置图,给水平面布置图,排水平面布置图等...


二、空调系统:

手术部共配置2台直膨机组。

气流组织形式:洁净手术室内送风口应集中布置于手术台上方,使手术台及周边区位于洁净气流形成的主流区内;洁净手术室采用双侧下部回风,回风口洞口上边高度不应超过地面之上洁净走廊为上送上回风,高效送风口送风;无菌辅房为上送下回风...


三、自动控制:

本次设计方案中每台净化空调机组各由一个控制柜控制。控制系统所采用的自动控制器、三通调节阀及其执行机构、压差开关、风道式温湿度探温度设置器均选用优质产品。测器、远程温度设置器均选用优质产品

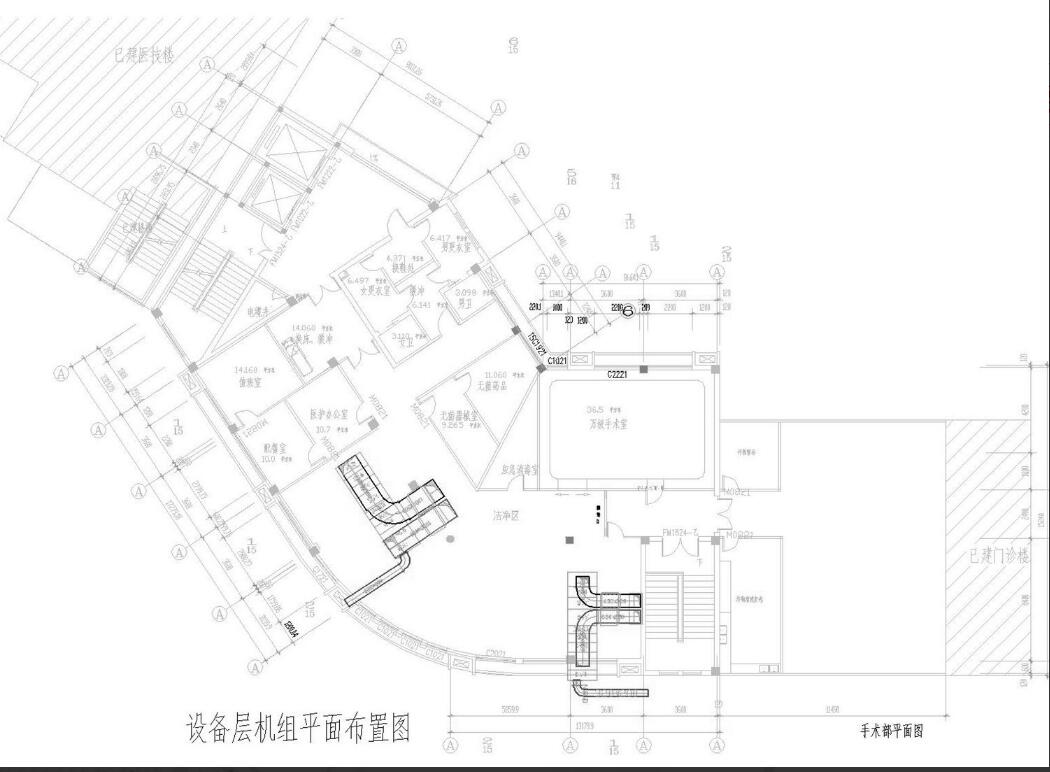

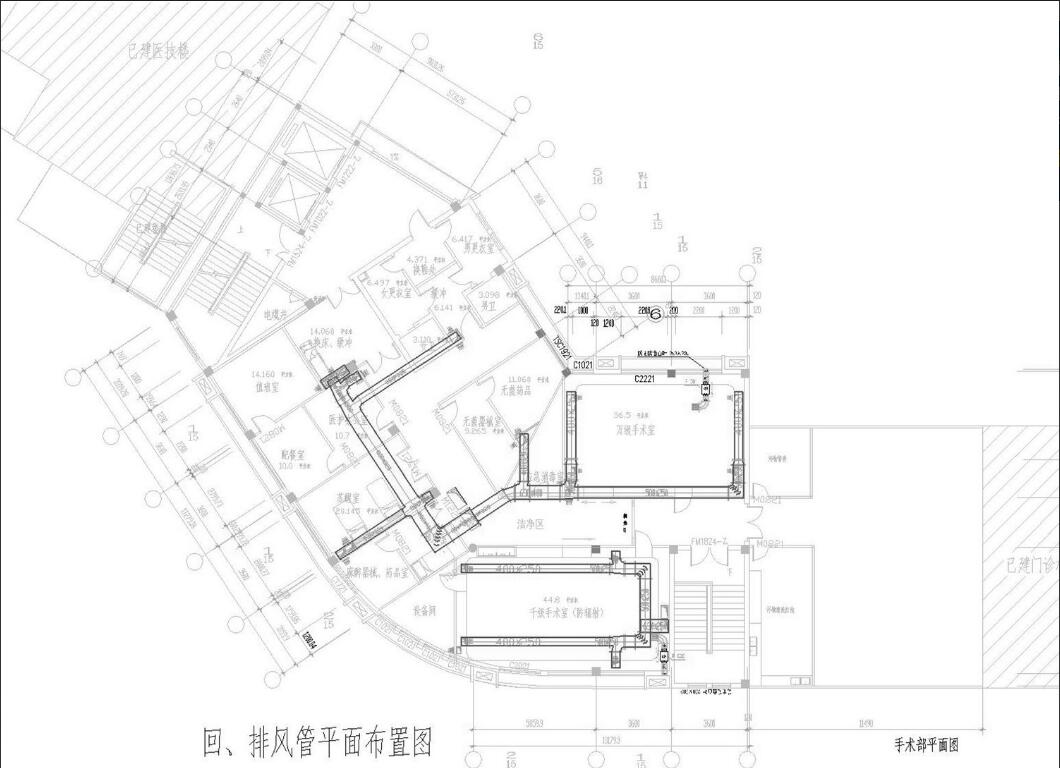

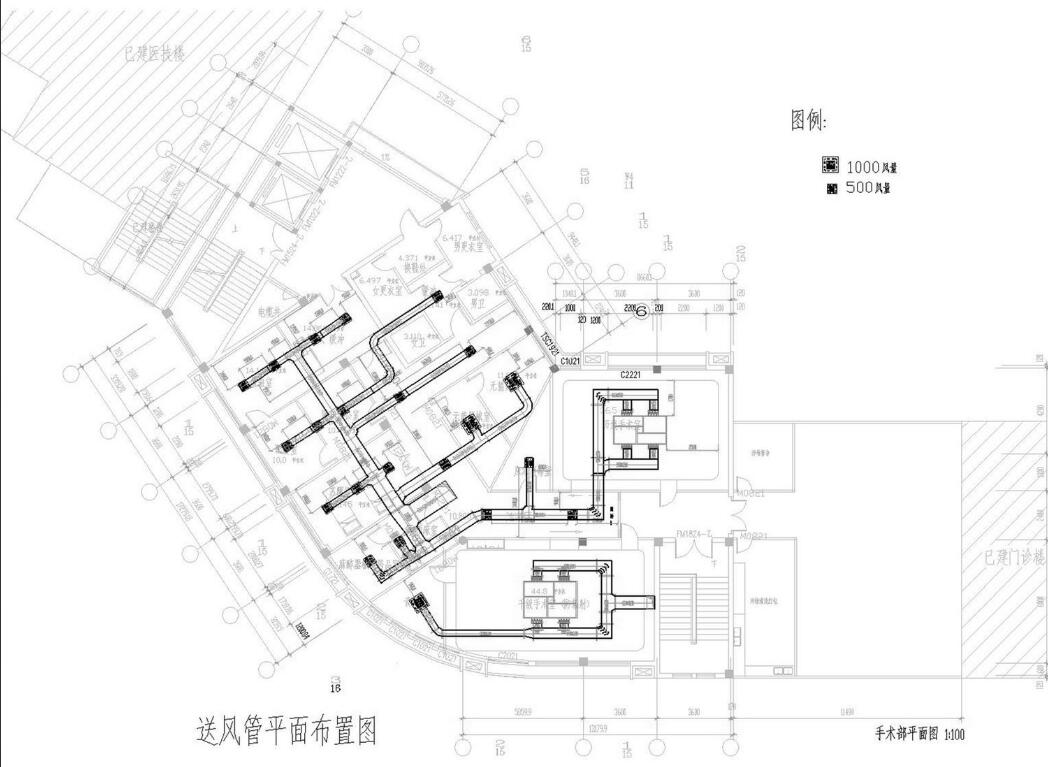

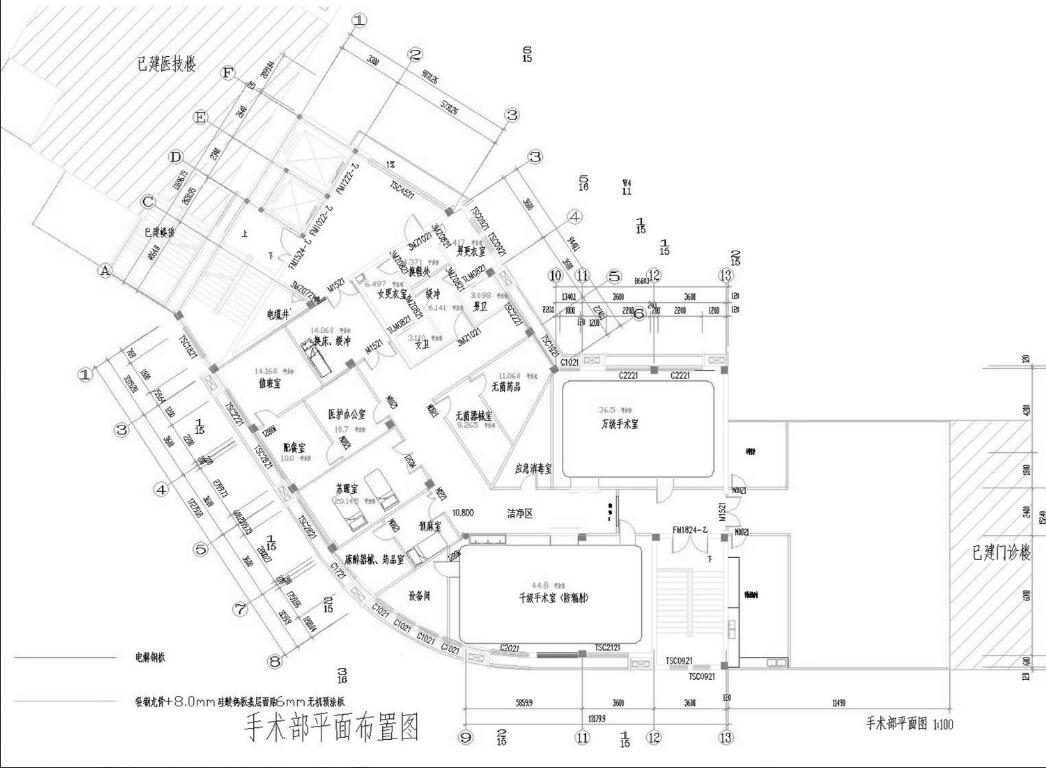

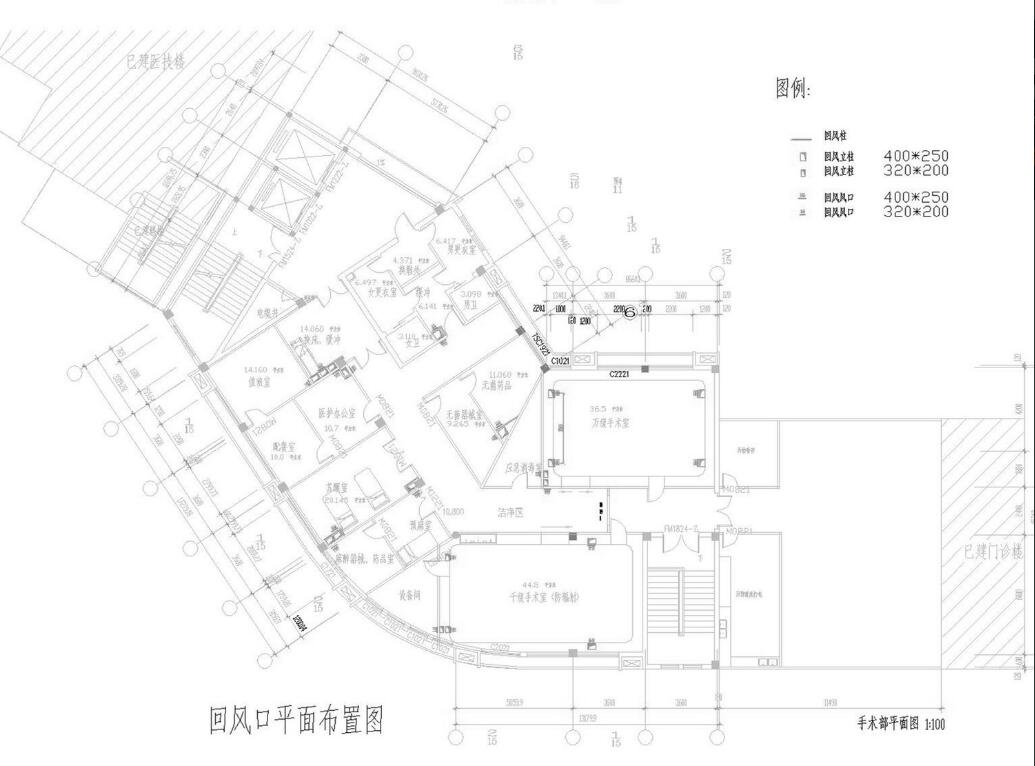

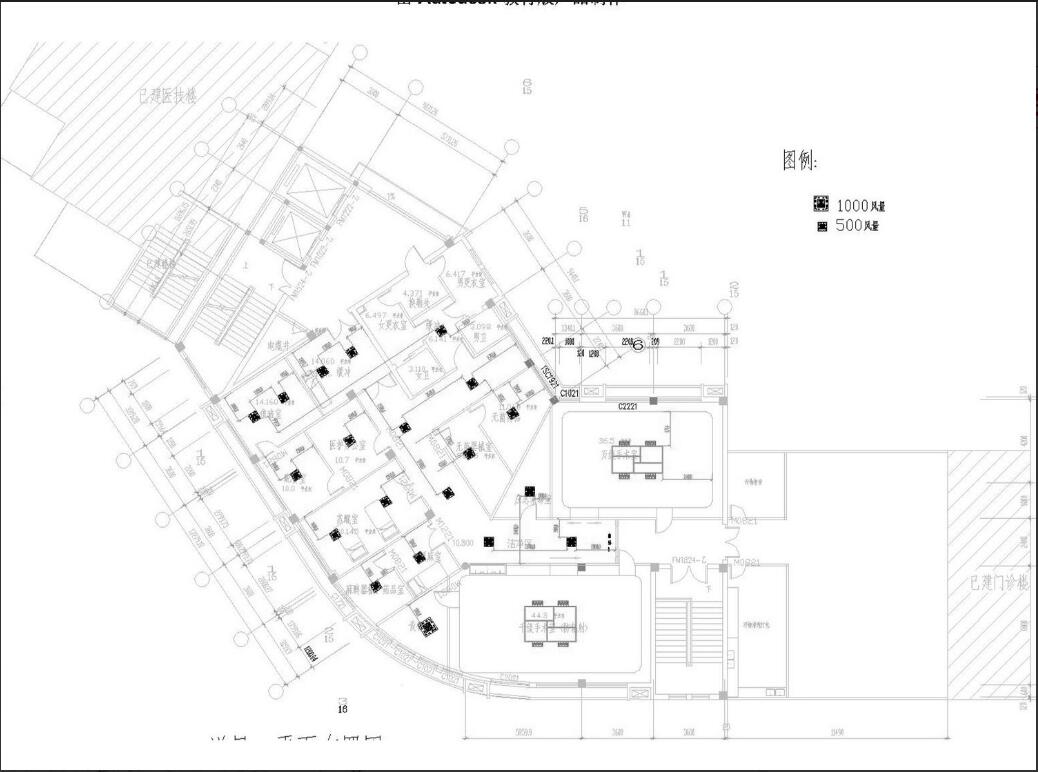

送风管平面布置图回、排风管平面布置图设备层机组平面布置图回风口平面布置图手术部平面布置图送风口平面布置图
