在集成电路制造领域，一粒直径仅0.1微米的尘埃颗粒，足以在7纳米芯片的晶体管中引发短路；一缕超出标准的湿度波动，可能让光刻胶固化失效，导致整片晶圆报废。从微米级到纳米级工艺的跨越，不仅是对芯片性能的极致追求，更是对无尘车间洁净度的“分毫必争”。本文将从污染源控制、气流组织设计、材料与设备创新三大维度，揭秘集成电路电子无尘车间如何筑起一道“纳米级防火墙”。
一、污染源控制：从“拦截”到“消解”的全链条防御
集成电路制造过程中，污染源可分为四大类：颗粒物（Particles）、气态分子污染物（AMC）、微生物（Microorganisms）、静电（ESD）。无尘车间的设计需针对每一类污染源构建针对性防控体系。
1.颗粒物：三级过滤+局部强化
· 初效-中效-高效过滤：通过金属网、无纺布、玻璃纤维滤网逐级拦截大颗粒（如毛发、皮屑）、中颗粒（如花粉）、微小颗粒（如细菌、病毒），最终由HEPA/ULPA过滤器（过滤效率≥99.995%）实现“纳米级截留”。
· 局部百级区：在光刻、蚀刻等关键工序区域，通过层流罩或迷你环境（Mini-environment）形成ISO 3-5级洁净区，确保核心工艺“零污染”。例如，台积电5纳米产线在光刻机上方设置垂直层流罩，将颗粒浓度控制在每立方英尺10个以内（ISO 1级标准）。
2.气态分子污染物（AMC）：化学过滤“精准打击”
· 活性炭+催化氧化：针对酸性气体（如HF、HCl）、碱性气体（如NH₃）和有机挥发物（VOCs），采用浸渍活性炭滤网吸附，并结合催化氧化技术分解为无害物质。
· 分子筛滤网：通过孔径0.3纳米的沸石分子筛，选择性拦截氨气等特定污染物，满足先进制程对AMC浓度≤1ppb的严苛要求。
3.微生物与静电：双重抑制，杜绝“隐形杀手”
· 抗菌涂层：在墙面、设备表面涂覆含银离子或二氧化钛的光催化材料，持续杀灭细菌并分解有机物，防止微生物滋生。
· 防静电地板与离子风机：通过导电型环氧地坪（表面电阻10⁶-10⁹Ω）和局部离子风机，中和人体、设备产生的静电，避免颗粒吸附。
二、气流组织设计：从“混沌”到“有序”的洁净流场
无尘车间的洁净度不仅取决于过滤效率，更依赖于气流组织的精准控制。若气流形成涡流或短路，污染物会滞留并扩散至洁净区，导致前功尽弃。
1.单向流（层流）系统：垂直“气帘”防护
· 顶送底回设计：高效过滤器安装在天花板，以0.3-0.5m/s的速度垂直向下送风，形成均匀气流场；地板采用格栅或穿孔设计，将污染空气经回风口排出。
· 风速均匀性控制：通过CFD（计算流体力学）仿真优化送风口布局，确保车间内风速偏差≤±15%，避免局部湍流。例如，三星3纳米产线采用智能变频风机，实时调节风量以维持层流稳定性。
2.非单向流（乱流）系统：低成本高效净化
· 多孔板送风：在万级（ISO 7）或十万级（ISO 8）车间，采用多孔天花板或散流器送风，结合侧下回风，形成“稀释-置换”效应，逐步降低污染物浓度。
· 分区控制：根据工艺需求划分洁净等级，例如将封装测试区设为ISO 6级，而光刻区设为ISO 3级，通过压差梯度（相邻区域压差≥5Pa）防止交叉污染。
三、材料与设备创新：从“被动防御”到“主动净化”的升级
随着制程节点向2纳米及以下推进，传统净化技术已接近物理极限，材料与设备的创新成为突破瓶颈的关键。
1.纳米纤维滤材：容尘量提升5倍，寿命延长至8年
· 结构优势：单根纤维直径仅50-200纳米，纤维间孔隙更小，可拦截更微小的颗粒；同时，纤维表面积增大，容尘量提升，减少更换频率。
· 应用案例：英特尔在亚利桑那州工厂采用纳米纤维滤材后，过滤器寿命从3年延长至8年，运维成本降低40%。
2.智能监测系统：从“定期检测”到“实时预警”
· 颗粒计数器+AI算法：在关键区域部署激光颗粒计数器，实时监测≥0.1微米颗粒浓度，结合机器学习模型预测滤网堵塞风险，提前触发更换预警。
· AMC在线监测：通过电化学传感器或质谱仪，连续监测氨气、硫化氢等气态污染物浓度，联动化学过滤器自动调节吸附效率。
3.低析出材料：杜绝“二次污染”

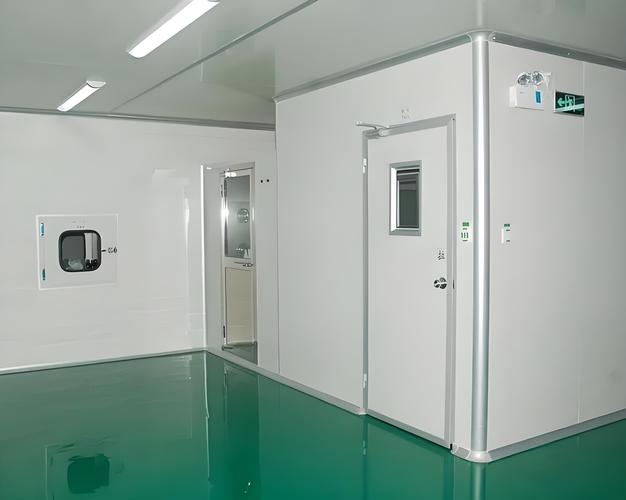

· 洁净室专用板材：采用表面涂覆聚四氟乙烯（PTFE）的彩钢板，减少金属离子析出；密封胶选用低挥发性有机物（VOC）配方，避免化学污染。
· 工艺设备适配：光刻机、刻蚀机等核心设备的外壳采用316L不锈钢或PFA涂层，降低颗粒脱落风险。
福建永科结语
从微米到纳米，集成电路制造的每一次突破，都伴随着无尘车间洁净度标准的指数级提升。当芯片制程迈向1纳米及以下，未来的无尘车间或将引入原子层沉积（ALD）技术净化墙面，或通过量子传感器实现单分子级污染监测。在这场“分毫必争”的洁净度竞赛中，净化工程公司不仅是技术提供者，更是集成电路产业迈向更高台阶的“隐形推手”。
