聚四氟乙烯（PTFE）电子级过滤膜作为半导体制造、平板显示、高纯化学品处理等精密工业领域的关键耗材，其产品质量直接关系下游客户的工艺良率与产品可靠性。鉴于电子级应用对微粒污染、气相分子污染物（AMC）及环境稳定性的严苛要求，PTFE过滤膜的生产全过程必须在受控洁净环境中完成。本文旨在系统阐述一套适用于PTFE电子级过滤膜生产的净化车间设计方案，涵盖洁净等级规划、围护结构选型、空调净化系统、人流物流管控、在线监测及节能策略等核心内容，为企业洁净厂房建设提供技术参考。

设计依据与执行标准

本方案的设计严格遵循以下国家及行业现行标准：

· GB 50073-2013《洁净厂房设计规范》

· GB 50591-2010《洁净室施工及验收规范》

· GB 50472-2008《电子工业洁净厂房设计规范》

· ISO 14644-1:2015《洁净室及相关受控环境——第1部分：空气洁净度等级》

· GB 50944-2013《防静电工程施工与质量验收规范》

上述标准构成了本方案在洁净度控制、温湿度管理、防静电设计及施工验收等方面的技术基础。

洁净等级分区规划

PTFE电子级过滤膜的生产流程涵盖原料配制、流延成膜、拉伸定型、裁切检验及洁净包装等关键工序。各工序对洁净环境的要求存在显著差异，需依据工艺特性实施分区控制。具体洁净等级划分如下：

不同洁净等级区域之间应维持不低于10Pa的压差梯度，以防止低洁净区域空气向高洁净区域渗透，确保各区域洁净度等级的独立性与稳定性。

围护结构与材料选型

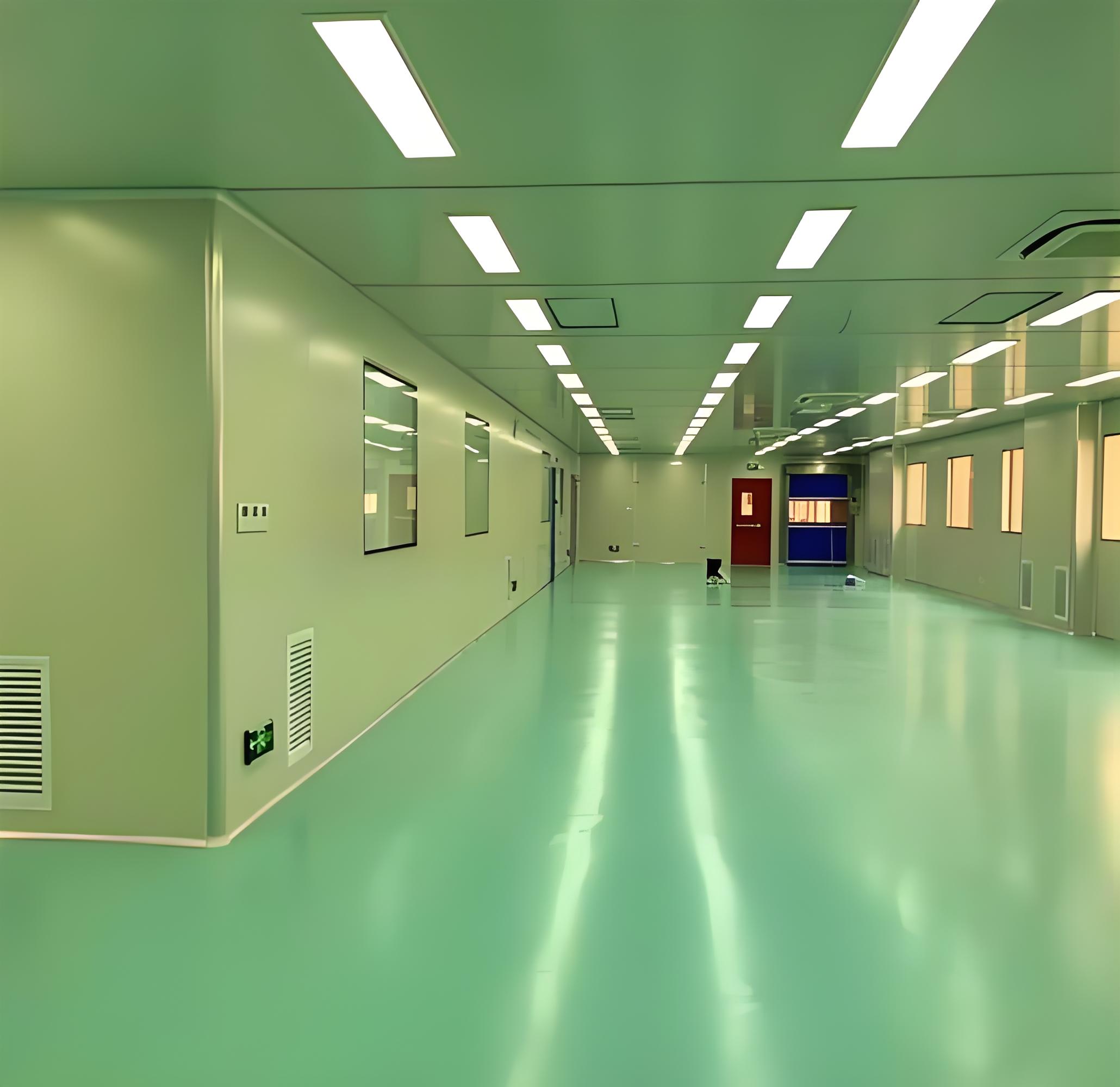

墙体与吊顶系统：墙体采用金属夹芯彩钢板，芯材选用岩棉或铝蜂窝，板缝以中性硅酮密封胶填充，阴阳角均做R≥50mm圆弧过渡处理，消除积尘死角。吊顶系统采用T型龙骨配合盲板结构，便于FFU（风机过滤单元）的模块化安装与后期维护。

地面系统：采用防静电环氧自流平地面，表面电阻控制在10⁶~10⁹Ω范围内，地面平整度偏差不超过0.5mm/m。地面与墙体交接处做圆弧处理，并设置不小于0.5%的排水坡度，以满足日常清洁维护需求。

门窗系统：洁净门采用密闭式钢制门，门框与墙体之间实施双层密封处理。观察窗采用双层钢化中空玻璃，内侧施加防静电涂层，窗框缝隙以密封胶填充，确保气密性。

空调净化系统设计

空调净化系统是净化车间的核心子系统，其设计质量直接决定车间的洁净度水平、温湿度稳定性及运行能效。

三级过滤架构：系统采用初效、中效、高效三级过滤架构，各级过滤器的类型及性能指标如下：

高效过滤器选用PTFE覆膜无隔板型，该型过滤器孔径分布均匀、孔隙率超过85%，在同等过滤效率条件下，运行阻力较传统玻纤滤纸型降低20%~30%，同时具备优异的耐化学腐蚀性能，适用于PTFE膜生产过程中可能存在的全氟化合物挥发环境。

AMC化学过滤模块：鉴于电子级PTFE膜生产环境中可能存在微量酸性气体及挥发性有机化合物（VOC）等气相分子污染物，在新风机组（MAU）中增设化学过滤段，采用活性炭或浸渍吸附模块，将AMC浓度控制在工艺许可范围内。

温湿度控制：车间温度设定为22±2℃（流延成膜区可放宽至±3℃），相对湿度控制在45%~60%RH范围内，以满足防静电需求。系统采用变频空调机组配合末端再热盘管，实现温湿度的精确调控。

气流组织：百级区域（裁切检验区、洁净包装区）采用垂直单向流（层流）方式，通过FFU满布吊顶实现均匀送风；千级及万级区域采用非单向流（乱流）方式，合理布置送回风口位置，避免气流死角。

人流与物流管控

人流净化流程：人员进入洁净区须严格执行分级更衣制度，流程为：更衣→风淋→缓冲→洁净区。不同洁净等级区域之间设置气闸室，以维持各区域间的压差梯度。

物料净化流程：物料出入口独立设置，严禁与人员出入口混用。物料进入洁净区前须经物净间进行真空吸尘、无尘布擦拭等净化处理，随后通过气闸室或传递窗送入洁净区。传递窗配备紫外杀菌装置及电子互锁系统，确保两侧门体不同时开启，防止交叉污染。

在线监测与智能运维

为实现生产环境的实时监控与智能化管理，建议部署以下在线监测系统：

· 粒子浓度监测：各洁净区域配置在线粒子计数器，实时监测≥0.5μm及≥5μm粒子浓度，监测数据接入厂务管理系统（FMCS）。

· 压差监测：各级过滤器配置压差传感器，设定终阻力报警阈值，为滤芯更换提供数据依据。

· 温湿度监测：各区域多点布设温湿度传感器，环境参数波动超限时自动触发报警。

· AMC在线检测：关键区域部署气相分子污染物在线监测设备，实现对化学污染的早期预警。

· 智能控制系统：采用PLC配合触摸屏进行集中控制，支持Modbus-TCP通信协议，监测数据可远程查看，报警信号分级处理（预警/超限/停机），历史数据存储周期不少于3年。

防静电设计

PTFE膜生产过程中涉及高分子材料的拉伸与裁切工序，静电积累可能导致膜面吸附微粒或产生放电损伤，影响产品品质。防静电设计措施包括：

· 地面采用防静电环氧自流平，表面电阻控制在10⁶~10⁹Ω。

· 墙体彩钢板实施可靠接地处理。

· 工作人员统一穿戴防静电服、防静电鞋及防静电手套。

· 关键工位配置离子风棒，及时消除局部静电积累。

节能与全生命周期成本控制

净化车间全年连续运行，能源消耗构成企业长期运营成本的重要组成部分。本方案在设计阶段充分考虑以下节能策略：

· 变频风机控制：根据实际生产负荷自动调节风机转速与风量，避免恒定满负荷运行造成的能源浪费。

· 排风热回收：排风经板式热回收装置对新风进行预热或预冷处理，热回收效率可达60%以上。

· 低阻高效过滤器：选用PTFE覆膜高效过滤器，其初始阻力低、容尘量大，更换周期可延长一倍，综合运维成本显著降低。

· 智能运行策略：非生产时段自动降低换气次数，减少无效能耗。

施工验收要点

车间建设完成后，须依据相关标准进行以下验收测试：

· 洁净度测试（静态及动态粒子计数）

· 高效过滤器PAO扫描检漏（泄漏率≤0.01%）

· 各区域间压差测试

· 温湿度均匀性测试

· 照度与噪声测试

· 防静电性能测试（接地电阻、表面电阻）

福建永科结语

PTFE电子级过滤膜生产净化车间的设计是一项涉及多专业协同的系统工程，需从洁净等级分区、围护结构、空调净化、人流物流管控、在线监测及节能策略等维度进行统筹规划。随着半导体、显示面板等下游行业对过滤精度与化学品纯度要求的持续提升，建设高标准、智能化的净化车间已成为PTFE膜企业进入高端供应链、赢得市场竞争优势的核心基础设施保障。
