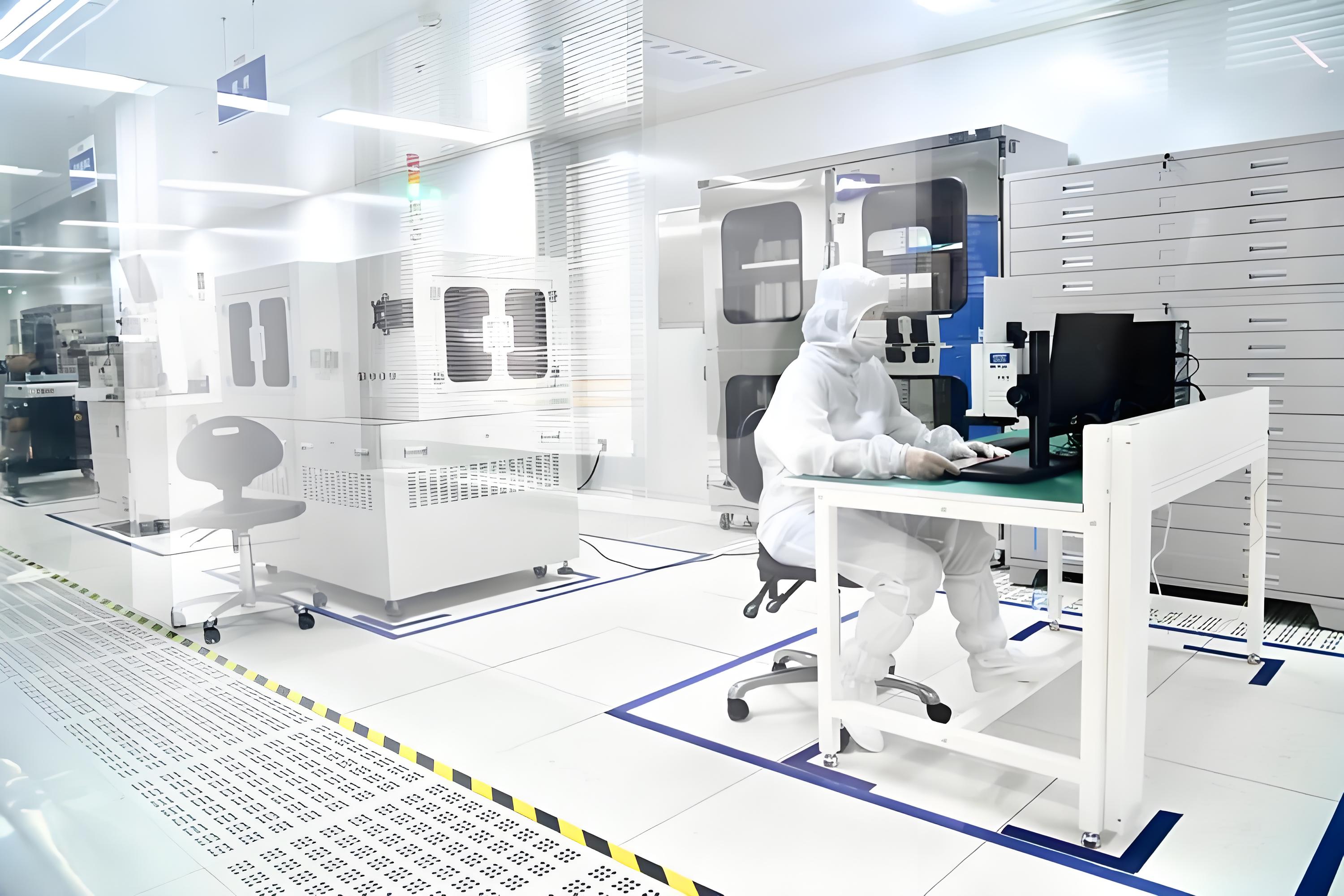

在5G通信、算力网络及高速光模块产业加速演进的背景下，光通信芯片作为信息传输链路中的核心器件，其制造工艺对环境洁净度、温湿度稳定性、静电防护及微振动控制等方面提出了极为严苛的要求。ISO 7级（对应传统万级标准）无尘车间，作为光通信芯片生产中承上启下的关键洁净环境，其建设质量直接影响芯片的良率、可靠性及量产一致性。本文依据现行国家标准及国际规范，系统阐述光通信芯片ISO 7级无尘车间的建设标准与技术要点。

一、洁净度等级定义与技术指标

依据ISO 14644-1:2015《洁净室及相关受控环境》国际标准，ISO 7级洁净室的核心技术指标如下：

· 悬浮粒子浓度限值：≥0.5μm粒径粒子不超过352,000个/m³；≥5.0μm粒径粒子不超过2,930个/m³。

· 对应美国联邦标准FS 209E中的"万级"洁净等级。

在光通信芯片制造流程中，ISO 7级洁净环境通常应用于薄膜沉积（非核心功能层）、晶圆清洗、部分封装与测试等工序，是连接核心高洁净区域与一般辅助区域的重要过渡环节。

二、温湿度控制标准

光通信芯片对温湿度的敏感性极高，温度波动将导致光路对位偏差及耦合效率下降，湿度过高易引发器件氧化与凝露短路，湿度过低则显著增加静电击穿风险。具体控制参数如下：

三、空气净化系统与气流组织

（一）过滤系统配置

采用"初效过滤器（G4级）+中效过滤器（F8级）+高效过滤器（H13/H14级）"三级过滤架构。高效过滤器安装完毕后，须依据GB 50591规范进行PAO气溶胶扫描检漏，单台过滤器漏风率不得高于0.01%。

（二）换气次数

ISO 7级洁净区域的换气次数应控制在25~40次/h范围内，以保证室内空气的高效循环与悬浮粒子的及时排除。

（三）气流组织形式

以非单向流（乱流）为主要气流组织方式。对于局部高精度工艺工位，可增设垂直单向流洁净罩（FFU），送风面风速控制在0.35~0.5m/s。

（四）压差控制

· 洁净区相对非洁净区：正压差≥5Pa

· 洁净区相对室外：正压差≥20Pa

· 不同洁净等级区域之间：压差≥10Pa

上述压差梯度设置旨在有效防止外部污染物的逆向渗透。

四、围护结构与建筑材料要求

（一）墙体与吊顶

采用厚度不低于50mm的彩钢夹芯板，芯材选用岩棉或玻镁材质，燃烧性能应达到A级不燃标准。板材接缝处须以专用洁净密封胶进行满填处理，墙角交接处做半径不小于50mm的圆弧过渡，消除积尘死角。

（二）地面

采用无缝防静电环氧自流平地坪或架空式防静电PVC地板，表面电阻率应控制在10⁶~10⁹Ω范围内，地面平整度偏差不超过2mm/2m。

（三）门窗系统

洁净门应采用气密型结构，配装自动闭门装置；观察窗采用双层中空钢化玻璃，窗框与墙体交接处进行密封处理，空气渗透量须满足洁净室围护结构的气密性要求。

（四）照明系统

操作区域照度不低于300lux，走廊及辅助区域不低于200lux。光学敏感工位应采用无频闪LED光源，避免光干扰对工艺过程产生影响。

五、防静电（ESD）防护体系

光通信芯片中的有源器件对静电放电极为敏感，ISO 7级洁净车间必须建立系统化的ESD防护体系：

· 全区域铺设防静电地面，表面电阻10⁶~10⁹Ω。

· 所有生产设备、工作台及金属构件实施等电位接地，接地电阻≤1Ω。

· 操作人员须穿戴防静电洁净服、防静电鞋（或鞋套）、防静电手套，并在关键工位佩戴有线静电手环。

· 敏感工位配置离子风机或离子棒，用于中和局部残余静电荷。

· 物料传输全程采用防静电包装及湿度控制包装。

需特别指出，静电隐性损伤不会在当道工序即时显现，但将导致产品在后续测试或使用阶段出现早期失效，是造成良率隐性损失的重要因素。

六、微振动控制要求

光通信芯片的精密耦合、光路对位调试及高精度检测等工序对微振动极为敏感，亚微米级振动即可导致对位偏差及参数漂移。建设阶段应采取以下措施：

· 空调机组、循环风机、水泵等动力设备设置独立减振基础，与洁净室主体结构进行隔振处理。

· 送风管道采用柔性连接，阻断振动沿风管传导。

· 精密工艺工位设置独立减振隔离平台。

· 地面振动控制目标：位移RMS值≤5nm（依据VC-C级振动标准）。

七、人员与物料进出管理

（一）人员进入流程

更衣区更换防静电洁净服→佩戴无尘帽→换穿无尘鞋→经风淋室吹淋（喷嘴风速≥20m/s，吹淋时间≥15s）→佩戴防静电手环及无尘手套→进入洁净区域。

（二）物料进入流程

所有物料须经传递窗或气闸室进行表面清洁处理后方可进入洁净区。严禁携带与生产无关的物品。对静电及湿度敏感的元器件，须采用符合ESD防护标准的专用包装。

（三）区域布局原则

严格按照工艺流程进行功能分区，实现人流、物流、洁净流与污染流的单向分离。核心工艺区与辅助功能区之间应设置缓冲间或气闸室。

八、在线监测与竣工验收

（一）实时监测系统

洁净车间应部署在线环境监测系统，监测参数包括但不限于：悬浮粒子浓度（在线粒子计数器）、温度与相对湿度、区域压差、微振动幅值。监测数据实时上传至中央监控平台，异常工况触发自动报警。

（二）竣工验收要求

依据GB 50591《洁净室施工及验收规范》执行，主要包括：

· 洁净度检测：采用激光粒子计数器进行多点采样，连续72小时动态监测。

· 温湿度稳定性测试：记录连续运行状态下的温湿度波动曲线。

· 压差梯度校验：逐区域核实压差值是否满足设计要求。

· 接地电阻与静电参数复测。

· 高效过滤器检漏测试。

（三）运维管理

高效过滤器建议每6~12个月进行更换或依据压差报警进行更换；定期开展洁净度复测、风量平衡校验及环境监测设备的计量校准。

九、主要执行标准与规范

本建设标准参照以下国家及国际标准体系：

· GB 50073《洁净厂房设计规范》

· GB 50591《洁净室施工及验收规范》

· GB/T 20244《洁净室性能评价》

· ISO 14644-1:2015《洁净室及相关受控环境——空气洁净度等级》

· IEST-RP-CC018《洁净室检测》

· 相关行业规范（如YD/T系列光通信行业标准）

福建永科结语

光通信芯片ISO 7级无尘车间的建设，是一项涵盖净化空调、恒温恒湿控制、防静电工程、微振动隔离及智能化环境监测的系统性工程。其建设质量不仅决定了芯片制造的良率与可靠性，更直接影响企业的产能规模与市场竞争力。建议建设单位在方案设计与施工阶段，严格遵循上述标准规范，并委托具备洁净工程资质的专业机构进行设计、施工与验收，以确保洁净车间各项技术指标满足光通信芯片量产的严苛要求。
