在电子芯片制造中，低湿度净化车间的微污染控制需通过环境参数精准调控、多级过滤系统、单向流气流组织、材料与设备创新、智能监测与预防性维护五大核心策略协同实施，以应对纳米级工艺对洁净度的严苛要求。具体策略如下：
一、环境参数精准调控：湿度与温湿度协同控制
1.湿度控制：低湿度环境可防止芯片表面氧化、吸附水分，减少缺陷率。例如，在光刻、蚀刻等工艺中，湿度波动可能导致掩膜版变形或化学试剂反应速率异常，因此需将湿度偏差控制在±1%RH以内（部分高精度车间要求±0.5%RH）。通过转轮除湿机、冷冻除湿机等设备，结合智能温湿度控制系统，实现湿度的精确调节与稳定维持。
2.温度控制：温度波动需控制在±0.1℃以内，以避免因热胀冷缩导致芯片制造设备精度下降或材料性能变化。例如，某芯片厂通过将温度控制在22±1℃、湿度控制在45%±3%RH，使车间内芯片良率提升了20%。
二、多级过滤系统：拦截颗粒物与气态分子污染物
1.颗粒物过滤：采用初效-中效-高效过滤（HEPA/ULPA）三级过滤系统，对≥0.3μm微粒过滤效率≥99.97%（ULPA过滤器效率≥99.9995%）。在光刻、蚀刻等关键工序区域，通过层流罩或迷你环境形成ISO 3-5级洁净区，确保核心工艺“零污染”。
2.气态分子污染物（AMC）控制：针对酸性气体（如HF、HCl）、碱性气体（如NH₃）和有机挥发物（VOCs），采用浸渍活性炭滤网吸附，并结合催化氧化技术分解为无害物质。例如，分子筛滤网通过孔径0.3纳米的沸石分子筛，选择性拦截氨气等特定污染物，满足先进制程对AMC浓度≤1ppb的严苛要求。
三、单向流气流组织：避免涡流与交叉污染
1.垂直单向流系统：高效过滤器安装在天花板，以0.3-0.5m/s的速度垂直向下送风，形成均匀气流场；地板采用格栅或穿孔设计，将污染空气经回风口排出。通过CFD（计算流体力学）仿真优化送风口布局，确保车间内风速偏差≤±15%，避免局部湍流。
2.压差梯度控制：洁净区与非洁净区压差≥10Pa，相邻不同洁净度区域压差≥5Pa，维持气流单向流动，防止外部污染侵入。例如，三星3纳米产线采用智能变频风机，实时调节风量以维持层流稳定性。
四、材料与设备创新：降低二次污染风险

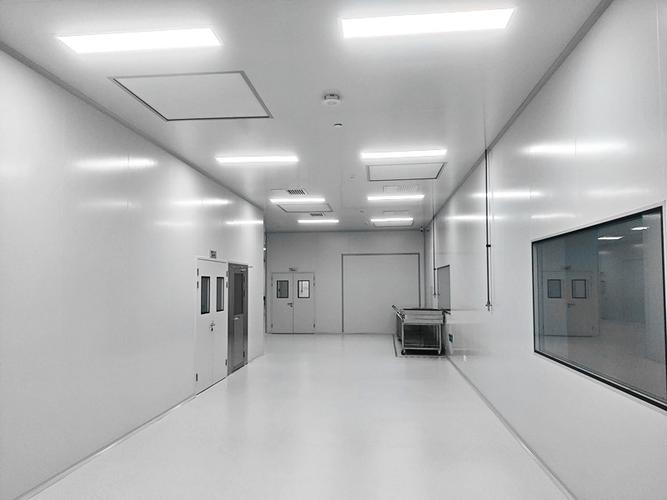

1.低析出材料：墙面和天花板采用不锈钢或特氟龙涂层，地板选用环氧树脂或PVC卷材，减少金属离子析出；密封胶选用低挥发性有机物（VOC）配方，避免化学污染。例如，光刻机、刻蚀机等核心设备的外壳采用316L不锈钢或PFA涂层，降低颗粒脱落风险。
2.纳米纤维滤材：单根纤维直径仅50-200纳米，纤维间孔隙更小，可拦截更微小的颗粒；同时，纤维表面积增大，容尘量提升5倍，过滤器寿命延长至8年。例如，英特尔在亚利桑那州工厂采用纳米纤维滤材后，运维成本降低40%。
五、智能监测与预防性维护：实时预警与风险管控
1.高精度监测设备：部署激光颗粒计数器、温湿度传感器、压差计和电化学传感器或质谱仪，实时监测≥0.1微米颗粒浓度、温湿度、压差及气态污染物浓度。例如，某8英寸厂部署的3000个传感器每秒采集500项环境参数，通过机器学习模型预测滤网堵塞风险，提前触发更换预警。
2.预防性维护体系：定期对过滤器进行检查、清洗和更换，确保空气净化系统持续高效运行。例如，通过AI算法分析历史数据，优化维护周期，减少非计划停机时间。
福建永科结语
在先进制程驱动下，低湿度净化车间的微污染控制已演变为融合材料创新、智能监测与气流优化的系统工程，为3纳米以下芯片制造构筑“零缺陷”环境屏障。未来，这一领域的技术突破将持续赋能半导体产业向更高精度迈进。
