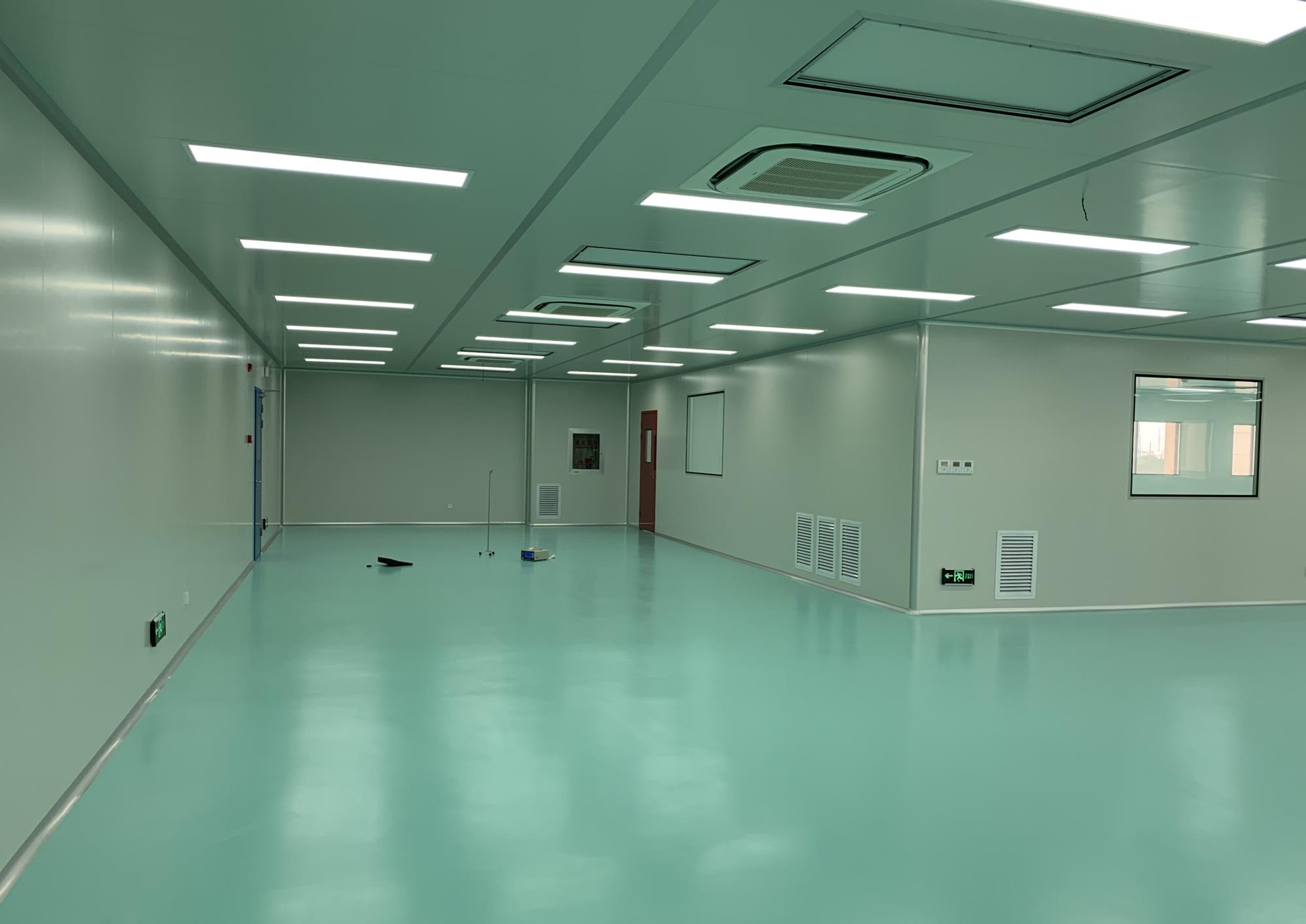

半导体激光器（LD）因其高效率、小体积和长寿命等优势，广泛应用于光通信、医疗、工业加工等领域。然而，其封装过程对环境条件极为敏感，尤其是湿度与氧含量控制，直接关系到器件的可靠性、寿命及性能稳定性。光电电子无尘车间需通过精准的环境控制，满足半导体激光器封装的严苛要求。
一、湿度控制：防止材料吸湿与电化学腐蚀
1.湿度对封装过程的影响
材料吸湿膨胀：
封装材料（如环氧树脂、硅胶、陶瓷基板）易吸湿膨胀，导致封装体内部应力集中，引发开裂或分层。例如，环氧树脂在85%RH环境下吸湿率可达0.5%-1%，导致热膨胀系数（CTE）失配，激光器芯片与基板剥离风险增加。
金属氧化与电化学迁移：
高湿度环境下，金属引线（如金、铝）表面易形成水膜，加速氧化反应，导致接触电阻升高。同时，水膜中的离子（如Cl⁻、SO₄²⁻）可能引发电化学迁移，造成短路或开路失效。
胶水固化异常：
封装胶水（如导电胶、绝缘胶）的固化过程受湿度影响显著。湿度过高可能导致固化不完全，降低粘接强度；湿度过低则可能引发胶水表面结皮，影响内部固化均匀性。
2.湿度控制标准
典型范围：
半导体激光器封装车间湿度通常控制在40%-60%RH，部分高精度场景（如共晶焊接）需进一步降至30%-40%RH。
动态调节：
根据工艺阶段调整湿度。例如，点胶工序需较低湿度（<50%RH）以防止胶水吸湿，而固化工序可适当提高湿度（55%-65%RH）以促进固化反应。
3.湿度控制技术
除湿系统：
采用转轮除湿机或冷冻除湿机，结合湿度传感器实时监测，确保车间湿度稳定。例如，某激光器厂商通过转轮除湿机将湿度从70%RH降至45%RH，封装良率提升12%。
局部干燥环境：
在关键工序（如芯片贴装、引线键合）设置干燥箱或氮气柜，提供局部低湿环境（<30%RH），避免材料吸湿。
人员与物料管理：
人员进入车间前需通过风淋室去除表面水分，物料需采用防潮包装（如真空铝箔袋）并预烘烤（60-80℃/2-4小时）以去除吸湿。
二、氧含量控制：抑制氧化反应与提高封装致密性
1.氧含量对封装过程的影响
金属氧化与界面劣化：
高氧环境会加速芯片、引线及基板表面的氧化，形成氧化层（如Al₂O₃、AuOₓ），增加接触电阻并降低热传导效率。例如，铝引线在空气中氧化后，接触电阻可增加30%-50%。
气密性封装缺陷：
半导体激光器通常采用气密性封装（如TO罐、蝶形封装）以隔离外界环境。若封装过程中氧含量过高，残留氧气会与材料反应生成气体（如CO₂、H₂O），导致封装体内部压力升高，引发漏气或开裂。
光输出性能衰减：
氧气可能通过封装缺陷渗入腔体，与激光器有源区材料（如GaAs、InP）反应，生成非辐射复合中心，导致光输出功率衰减。例如，未气密封装的激光器在空气中工作1000小时后，光功率可能下降20%-30%。
2.氧含量控制标准
典型范围：
封装车间氧含量通常控制在**<100ppm**（部分高精度场景需<10ppm），以抑制氧化反应并提高封装致密性。
氮气保护工艺：
在关键工序（如共晶焊接、激光封焊）中充入高纯氮气（N₂≥99.999%），置换空气中的氧气，形成惰性保护环境。
3. 氧含量控制技术
氮气循环系统：
配置液氮储罐、汽化器及管路系统，将高纯氮气输送至封装设备（如真空共晶焊机、封焊机），实现局部低氧环境。例如，某激光器厂商通过氮气保护将共晶焊接空洞率从15%降至5%以下。
氧浓度监测与反馈：
在封装腔体或车间关键位置安装氧浓度传感器，实时监测氧含量并通过PLC系统自动调节氮气流量，确保氧含量稳定在目标范围内。
真空与充气一体化设备：
采用真空共晶焊机或封焊机，在抽真空后充入氮气，彻底排除腔体内残留氧气。例如，某TO罐封装线通过真空充氮工艺，将漏率从1×10⁻⁸ Pa·m³/s降至1×10⁻¹⁰ Pa·m³/s。
三、湿度与氧含量协同控制案例
案例：某高功率半导体激光器封装产线升级
问题：
原产线封装良率仅75%，主要失效模式为芯片剥离（30%）和光功率衰减（25%）。经分析，根本原因为车间湿度波动大（50%-75%RH）且氧含量未控制（空气环境）。
解决方案：
1.升级除湿系统，将湿度稳定在45%±5%RH；
2.在共晶焊接、封焊工序增设氮气保护装置，氧含量降至<50ppm；
3.优化物料管理流程，所有芯片和基板预烘烤后存储于氮气柜。
效果：
封装良率提升至92%，芯片剥离率降至5%，光功率衰减率降至8%，产线年节约成本超200万元。
福建永科总结与展望
半导体激光器封装对湿度与氧含量的严苛要求，是保障器件可靠性与性能稳定性的关键。光电电子无尘车间需通过以下措施实现精准控制：
1.湿度控制：结合除湿系统、局部干燥环境及人员物料管理，将湿度稳定在40%-60%RH；
2.氧含量控制：采用氮气保护工艺、氧浓度监测及真空充气设备，将氧含量降至<100ppm；
3.协同优化：根据工艺阶段动态调整湿度与氧含量参数，实现全流程环境控制。
未来，随着半导体激光器向高功率、小型化方向发展，对封装环境的要求将更加严苛。光电电子无尘车间需进一步融合智能化监控（如AI异常预警）与低碳技术（如余热回收除湿），以提升控制精度并降低运维成本，助力半导体激光器产业高质量发展。
