在电子制造、半导体、精密仪器等高精尖领域,电镀工艺作为关键生产环节,对环境洁净度的要求近乎严苛。微米级颗粒、化学气体残留或温湿度波动,都可能导致产品良率骤降甚至报废。据统计,电子元器件失效案例中,约30%源于生产环境污染。因此,电镀电子净化车间的设计不仅是合规要求,更是企业提升竞争力的核心投资。本文将从设计规范、关键技术及实施要点出发,解析如何构建符合国际标准的高标准无尘生产环境。
一、设计规范的核心框架
电镀电子净化车间的设计需遵循**“功能分区明确、气流组织科学、污染控制严密”**三大原则,具体规范如下:
1.洁净度分级与空间布局
根据工艺需求,车间需按ISO 14644-1标准划分洁净等级(如ISO 5级至ISO 8级)。例如:
镀膜区:要求ISO 5级(百级),需配备层流罩或垂直单向流;
前处理区:可设为ISO 7级(万级),采用非单向流;
物料缓冲间:通过气闸室实现洁净区与非洁净区的过渡,减少交叉污染。
2.气流组织与压差控制
送风系统:采用FFU(风机过滤单元)或集中式送风,确保气流均匀覆盖;
回风设计:设置低位回风口,避免死角积尘;
压差梯度:洁净区与非洁净区间保持5-10Pa正压,防止外部污染侵入。
3.温湿度精准调控
温度控制在22±1℃,湿度控制在45%±5%RH(根据工艺调整);
采用除湿机与加湿器联动系统,避免电镀液因湿度波动产生结晶或挥发。
4.材料与设备选型

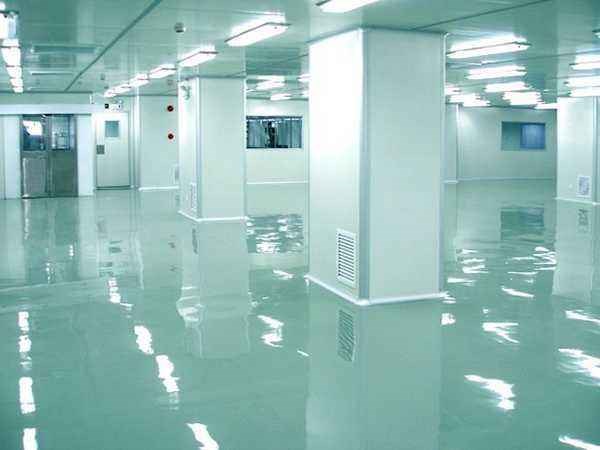

墙面/地面:选用环氧自流平、PVC卷材或不锈钢板,耐腐蚀且易清洁;
工艺设备:电镀槽体需密封设计,配备局部排风(LEV)系统,废气经湿式洗涤塔处理后排放;
照明系统:采用防爆LED洁净灯,照度≥500lux且无频闪。
二、关键污染控制技术
1.颗粒物控制
初效+中效+高效(HEPA)三级过滤,对0.3μm颗粒过滤效率≥99.97%;
人员进入前需通过风淋室,去除附着尘埃。
2.化学污染控制
电镀槽上方设置集气罩,废气经酸雾净化塔处理后达标排放;
车间内设置VOCs在线监测系统,实时反馈空气质量。
3.静电防护
地面铺设防静电PVC地板,接地电阻≤1×10⁶Ω;
操作人员穿戴防静电服、手套,设备接地良好。
三、实施案例与数据验证
某半导体封装企业通过改造电镀净化车间,实现以下提升:
洁净度:ISO 8级提升至ISO 5级,颗粒物浓度从350万颗/m³降至350颗/m³;
良品率:从92%提升至98.5%,年节约返工成本超200万元;
能耗优化:采用智能变频送风机,能耗降低15%。
福建永科结语
电镀电子净化车间的设计已从“单一洁净”向“智能、绿色、可持续”演进。未来,随着AI运维系统、低能耗过滤材料的普及,车间将实现更高效的污染动态管控。对于企业而言,投资高标准净化工程不仅是合规选择,更是对产品质量、品牌信誉的长远承诺。
