打造符合国际标准的芯片无尘车间需聚焦五大核心要素，从洁净度控制、气流组织设计、材料选择、温湿度与静电调控到智能化监控系统，每个环节均需达到国际认证标准，以下是具体解析：
一、洁净度控制：分级设计与动态管理
芯片无尘车间的洁净度需满足ISO 14644-1标准，关键区域（如光刻区）需达到ISO 1-3级（每立方米空气中≥0.1μm颗粒数≤10-1000个），普通区域为ISO 5-7级。为实现这一目标，需采用三级过滤系统：初效（G4）+中效（F8）+高效（HEPA/ULPA），过滤效率≥99.9995%。例如，某12英寸晶圆厂通过“FFU+高架地板”送风系统，结合垂直单向流设计，使核心区粒子浓度稳定在ISO 2级水平。此外，动态控制至关重要，需在设备运行状态下维持洁净度，通过粒子计数器实时监测，确保每立方米空气中≥0.5μm颗粒数不超过35,200个（ISO 6级标准）。
二、气流组织设计：层流与湍流的复合应用
气流组织是洁净度保障的核心。高洁净区（如光刻、蚀刻）采用垂直单向流（层流），风速控制在0.45±0.1m/s，确保颗粒物被均匀气流带走，避免涡流和死角。局部百级工位设置层流罩，形成独立洁净微环境。回风系统采用侧下回风设计，配置初效+中效+高效三级过滤，防止气流短路。例如，某存储芯片工厂通过CFD模拟优化气流分布，使核心区粒子沉降速度提升80%，交叉污染风险降低60%。
三、材料选择：低发尘、耐腐蚀、易清洁

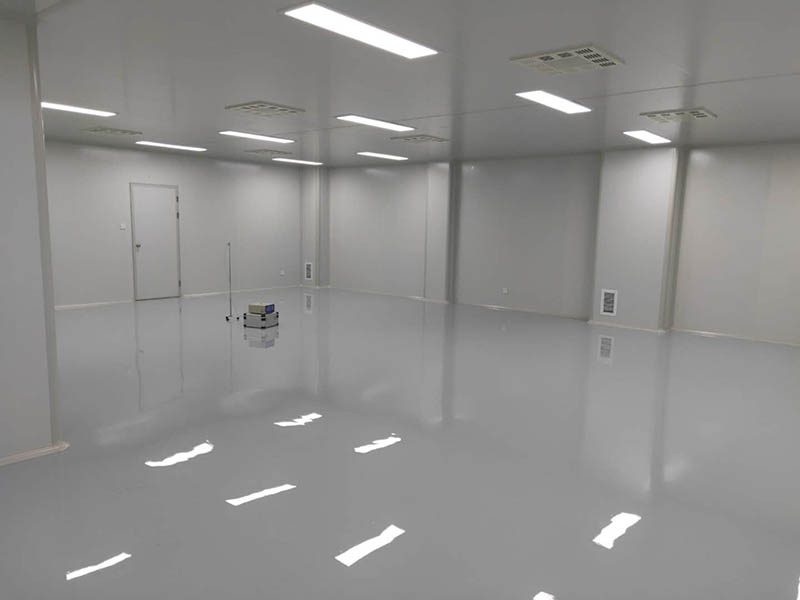

建筑材料需满足低发尘、耐腐蚀、易清洁特性。墙面和天花板通常采用不锈钢或特氟龙涂层电解钢板，接缝处密封处理（如硅胶填缝、圆弧角过渡），避免积尘死角。地面选用环氧自流平或PVC导静电地板，耐磨、抗化学腐蚀，接缝焊接密封，确保无死角。门窗采用密闭型设计，边框带密封条，禁止使用易产尘材料（如木材、普通石膏板）。例如，某车规级芯片项目通过采用防静电PVC地板（摩擦电压<100V）和电解钢板墙面（表面电阻10^6-10^9Ω），使表面粒子释放量降低90%。
四、温湿度与静电控制：精密调控与全面防护
温湿度控制精度直接影响芯片良率。温度波动需控制在±0.1℃以内，湿度偏差不超过±1%RH（光刻、蚀刻等工艺对环境敏感，温湿度变化可能导致掩膜版变形或化学试剂反应速率异常）。通过恒温恒湿空调机组，配备温湿度传感器实时监测与调节。静电防护方面，地面系统采用导电型环氧地坪（表面电阻1×10⁵~1×10⁹Ω），通过铜箔网格（间距≤6m）接地；设备与工装接地电阻≤1Ω；工作台采用防静电桌垫（表面电阻1×10⁶~1×10⁹Ω）并铺设接地扣，配合腕带接地（电阻≤1MΩ）。此外，在封装设备上方安装高频脉冲式离子风机（风速0.3~0.5m/s，离子平衡电压≤±15V），中和效率≥95%。
五、智能化监控系统：实时监测与预测性维护
基于工业物联网的EMS系统实现环境参数实时监测，部署3000个传感器每秒采集500项数据（如粒子计数、温湿度、压差、振动等），通过机器学习预测粒子超标概率，提前30分钟预警的准确率达93%。例如，某3纳米试验线采用智能洁净室系统，结合AI算法实现预测性维护，将非计划停机时间减少40%以上。同时，设置压差联锁报警系统（响应时间<3s），备用电源切换时间<15ms，确保系统稳定性。
福建永科结语
打造符合国际标准的芯片无尘车间，是突破先进制程技术瓶颈、保障芯片良率与稳定性的基石。从分级洁净度控制的精密设计，到复合气流组织的动态优化；从低发尘材料的严苛筛选，到温湿度与静电的纳米级调控；再到智能化监控系统的预测性运维——五大核心要素环环相扣，共同构建起支撑芯片制造的“洁净堡垒”。随着3纳米及以下制程的推进，无尘车间正朝着更高效（节能40%以上）、更智能（AI预警准确率超95%）、更灵活（模块化建设周期缩短60%）的方向迭代。对于净化工程企业而言，唯有持续深耕核心技术、对标国际认证标准（如ISO 14644、SEMI S2/S8），方能在全球半导体产业链竞争中占据先机，为“中国芯”的崛起筑牢环境控制基石。
