一、静电对PCB生产的危害
1.元件损伤：静电放电（ESD）可击穿敏感元器件（如IC、MLCC），导致隐性故障或直接报废。
2.洁净度破坏：静电吸附粉尘颗粒，污染PCB表面，引发焊接缺陷或短路风险。
3.生产中断：静电积累可能引发设备误动作（如机械臂卡顿），降低生产效率。
二、全链路静电防护体系设计

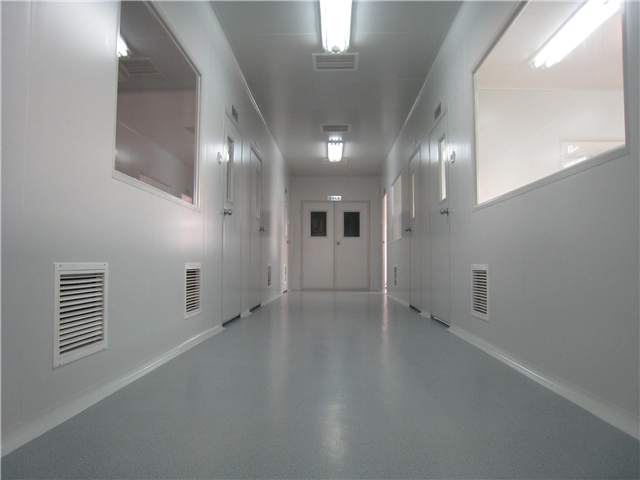

1.地面系统：基础防护层
防静电地板选型：
PVC防静电地板：表面电阻10⁶-10⁹Ω，适用于一般洁净区，成本低且易清洁。
环氧防静电自流平：耐磨性强，表面电阻稳定（10⁵-10⁸Ω），适用于高人流、重载区域。
架空防静电地板：便于线缆管理，底部铺设铜箔网格增强接地效果。
接地系统：
采用3mm²以上铜芯线连接地板与等电位端子箱，接地电阻≤1Ω。
定期检测接地连续性，避免因氧化导致电阻升高。
2.墙体与天花板：环境控制层
防静电墙面材料：
使用导电型彩钢板（表面电阻10⁴-10⁶Ω），内衬防潮铝箔，防止静电积聚。
避免使用普通油漆或塑料板材，减少摩擦起电风险。
防静电天花板：
选用抗静电盲板（表面电阻≤10⁹Ω），搭配FFU送风单元时需确保无缝隙，防止气流带电。
3.设备与工装：过程防护层
防静电工作台：
台面铺设防静电橡胶垫（表面电阻10⁶-10⁹Ω），搭配接地链或接地插座。
工作台框架采用导电涂层处理，避免金属部件裸露产生静电。
防静电工具：
使用防静电镊子、吸笔（表面电阻10⁶-10⁸Ω），定期检测其电阻值。
自动化设备（如贴片机、AOI检测仪）需通过防静电支架接地，并加装离子风枪消除残余电荷。
防静电包装与运输：
PCB半成品及成品使用防静电屏蔽袋（表面电阻≤10¹¹Ω）封装，内部填充防静电气泡膜。
运输车采用导电轮毂，车厢内铺设防静电地毯，避免搬运过程中产生静电。
4.人员防护：关键控制点
防静电服：
选用连体式防静电无尘服（表面电阻10⁵-10⁷Ω），搭配防静电手套（指尖电阻≤10⁸Ω）。
每日检测服装电阻，超标立即更换。
防静电鞋：
穿防静电鞋（电阻10⁵-10⁸Ω）并配合防静电袜使用，禁止穿普通运动鞋或绝缘鞋进入车间。
人员接地：
通过手腕带（电阻1MΩ±20%）或脚踝带接地，配合防静电椅（接地电阻≤10⁶Ω）使用。
设置人体综合电阻测试仪，员工每日上岗前自检并记录数据。
5.环境监控系统：动态保障层
温湿度控制：
维持温度22±2℃、湿度45%-65%，降低空气电阻率，加速静电泄漏。
安装温湿度传感器，联动加湿/除湿设备自动调节。
静电监测设备：
部署静电场测试仪（分辨率0.1kV），实时显示空间静电电位，超限自动报警。
关键工位安装在线式静电监测终端，数据同步至MES系统追溯分析。
离子风机：
在焊接、分板等高静电风险区域配置高频离子风机（消散时间≤2秒），中和局部电荷。
三、实施步骤与验证方法
设计阶段：
根据PCB产品敏感度（如HBM人体模型等级）确定防护等级（如ESD S20.20 Class 0）。
绘制车间静电防护布局图，明确接地点、防静电材料覆盖范围。
施工阶段：
地面施工时同步铺设接地铜网，避免后期返工。
设备安装后测试接地电阻，确保≤1Ω。
验收阶段：
使用表面电阻测试仪检测地板、墙面、工作台电阻值，符合设计要求。
模拟静电放电（ESD）场景，验证设备保护有效性（如IC元件无损伤）。
四、方案效益分析
质量提升：
静电防护到位可使PCB产品不良率降低30%-50%，减少返工成本。
效率优化：
避免因静电导致的设备停机，生产效率提升15%以上。
合规保障：
满足IPC-6012、JEDEC等标准，助力通过客户审厂与体系认证。
五、维护与管理建议
定期检测：
每月检测地面、工作台电阻，每季度校准静电监测设备。
人员培训：
每半年开展ESD防护培训，强化操作规范（如禁止在车间内快速走动）。
应急预案：
制定静电事故处理流程，配备防静电维修工具包，快速响应突发问题。
福建永科结语
通过“地面-墙体-设备-人员-环境”全链路静电防护设计，可构建起立体化的ESD控制体系，为PCB电子无尘车间提供从基础建设到生产全流程的静电安全保障，助力企业提升产品竞争力与生产可靠性。
