电路板生产对环境洁净度要求极高，微尘、静电或气流紊乱均可能导致产品良率下降。而净化车间的布局设计，既是保障洁净度的核心环节，也是影响生产效率的关键因素。如何在有限空间内实现“人、机、料、法、环”的高效协同，同时满足ISO 14644等国际标准？本文将从功能分区、物流路径、气流组织三大维度，探讨电路板净化车间的科学布局策略。

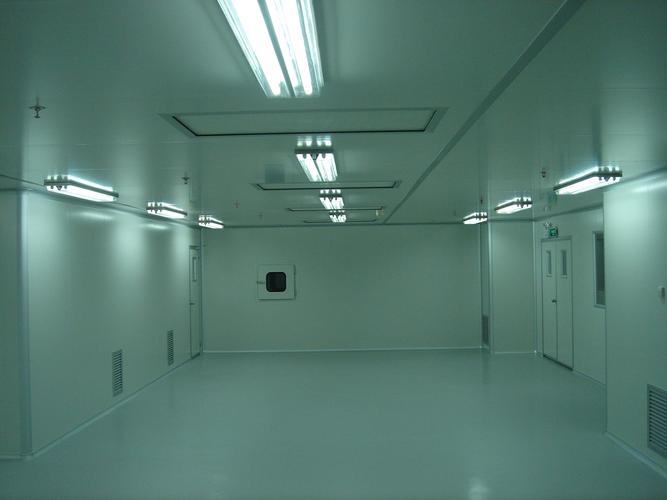

一、功能分区：按洁净等级与工艺流程分层设计
1.洁净度分级分区
根据工艺需求划分不同洁净等级区域（如千级核心区、万级辅助区），通过气密隔断或压差梯度控制交叉污染。例如，SMT贴片区需千级环境，而仓储区可放宽至十万级。
案例：某PCB企业将光刻、蚀刻等高洁净工序集中布置，减少人员进出频次，降低污染风险。
2.工艺流程线性化
按“原材料→前处理→加工→检测→包装”的顺序规划动线，避免逆流或迂回。例如，将清洗区与干燥区相邻，减少半成品暴露时间。
数据：优化后的布局可使物料搬运距离缩短30%，生产周期缩短15%。
二、物流路径：人货分流与自动化集成
1.人货分流设计
人员通道与物料通道独立设置，人员通过风淋室、更衣室进入洁净区，物料通过传递窗或AGV小车运输，避免交叉污染。
创新点：某企业采用“双门互锁传递窗+UV杀菌”组合，实现物料无菌传递，同时减少洁净区开门次数。
2.自动化物流升级
引入自动化立体仓库（AS/RS）和机械臂，减少人工干预。例如，在洁净等级要求低的区域设置自动化缓存区，通过机械臂将物料精准输送至产线。
效益：自动化物流可降低人为污染风险，同时提升产能利用率20%以上。
三、气流组织：垂直流与水平流的动态平衡
1.垂直层流设计
核心区采用“顶送底回”垂直层流，确保微尘快速排出。例如，在SMT贴片台上方设置FFU（风机过滤单元），形成单向洁净气流。
CFD模拟验证：通过计算流体动力学优化送风口位置，消除涡流区，使洁净度均匀性提升40%。
2.局部强化净化
对高污染风险工序（如焊接、涂覆）设置独立排风罩或负压隔离间，防止污染物扩散至其他区域。
案例：某企业为回流焊设备加装局部排风系统，使车间整体颗粒物浓度降低55%。
四、动态调整：柔性布局应对多品种生产
1.模块化设计
采用可拆卸洁净墙板、移动式工作站，支持产线快速重组。例如，通过调整FFU位置和回风口数量，实现千级与万级区域的灵活切换。
应用场景：适用于消费电子、汽车电子等订单波动大的电路板企业。
2.数字化监控与迭代
部署物联网传感器实时监测压差、温湿度、粒子浓度等参数，结合AI算法生成布局优化建议。例如，根据生产数据动态调整物料缓存区位置，减少搬运等待时间。
福建永科结语
电路板净化车间的布局设计，本质是洁净控制与流程效率的“博弈与平衡”。通过功能分区精细化、物流路径自动化、气流组织科学化，可实现“洁净度达标”与“产能最大化”的双赢。未来，随着柔性制造与工业4.0的深化，净化车间的布局将向“智能感知、动态重构”方向演进，为电路板行业的高质量发展提供核心支撑。
